Выключатель концевой быстрого переключения угловой 2-х направленный с пластмассовой консолью и резиновым роликом O50мм на регулируемом рычаге (1НО+1НЗ)
| Характеристики | Значение |
| Механический ресурс | 10.000.000 операций |
| Электрический ресурс | 1.000.000 операций |
| Рабочие температуры | -5?+40 °С |
| Класс защиты | IP 65 |
| Предельная повторяемость операций | 6000 операций в час |
| Рабочее напряжение | 250 V AC |
| Рабочий ток | 3 A AC |
| Сопротивление изоляции | 100 MОм (500 V DC) |
| Область применения | AC 11 |
| Электрическая прочность диэлектрика | 2500 V AC (за 1 минуту) |
| Тип контакта | 1 H3 + 1 HO 2 полюса (быстрое срабатывание) |
Выключатель концевой быстрого переключения многонаправленный с пластмассовой консолью, стальной пружиной, пластмассовый накнечник (1НО+1НЗ)
Призматический металлический корпус
Двойная изоляция
Ввод кабеля PG13,5 или М20х1,5
Ввод для 1 кабеля
Внешние соединительные отверстия
Различные виды наконечников
Съемные блок-контакты
Выключатель концевой быстрого переключения угловой многонаправленный с пластмассовой консолью, стальным регулируемым рычагом (1НО+1НЗ)
Призматический металлический корпус
Двойная изоляция
Ввод кабеля PG13,5 или М20х1,5
Ввод для 1 кабеля
Внешние соединительные отверстия
Различные виды наконечников
Съемные блок-контакты
Выключатель концевой быстрого переключения с металлической консолью и стальным изогнутым кронштейном (1НО+1НЗ)
Призматический металлический корпус
Двойная изоляция
Ввод кабеля PG13,5 или М20х1,5
Ввод для 1 кабеля
Внешние соединительные отверстия
Различные виды наконечников
Съемные блок-контакты
Концевой выключатель быстрого переключения угловой 2-х направленный с металлической консолью и резиновым роликом O50мм на коротком регулируемом рычаге (1НО+1НЗ)
Призматический металлический корпус
Двойная изоляция
Ввод кабеля PG13,5 или М20х1,5
Ввод для 1 кабеля
Внешние соединительные отверстия
Различные виды наконечников
Съемные блок-контакты
Выключатель концевой быстрого переключения угловой 2-х направленный с пластмассовой консолью и резиновым роликом O 50мм (1НО+1НЗ)
| Характеристики | Значение |
| Механический ресурс | 10.000.000 операций |
| Электрический ресурс | 100.000 операций |
| Рабочие температуры | -5?+40 °С |
| Класс защиты | IP 65 |
| Предельная повторяемость операций | 6000 операций в час |
| Рабочее напряжение | 220 V AC |
| Рабочий ток | 3 A AC |
| Сопротивление изоляции | 100 Moм (500 V DC) |
| Область применения | AC11 |
| Электрическая прочность диэлектрика | 2500 V AC (за 1 минуту) |
| Тип контакта | 1 H3 + 1 HO 2 полюса (быстрое срабатывание) |
Концевой выключатель медленного переключения с металлической консолью и стальным кольцом (1НО+1НЗ)
Призматический металлический корпус
Двойная изоляция
Ввод кабеля PG13,5 или М20х1,5
Ввод для 1 кабеля
Внешние соединительные отверстия
Различные виды наконечников
Съемные блок-контакты

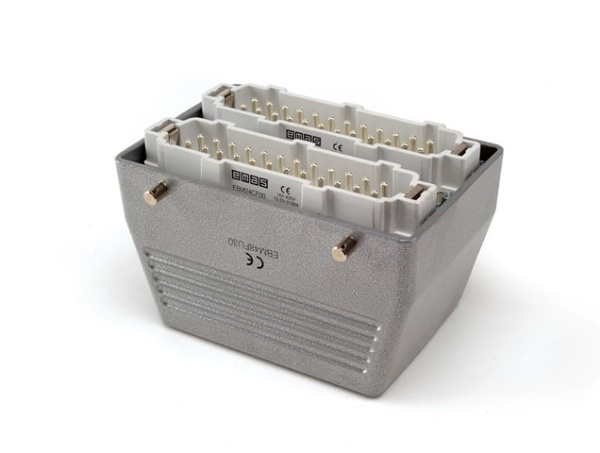

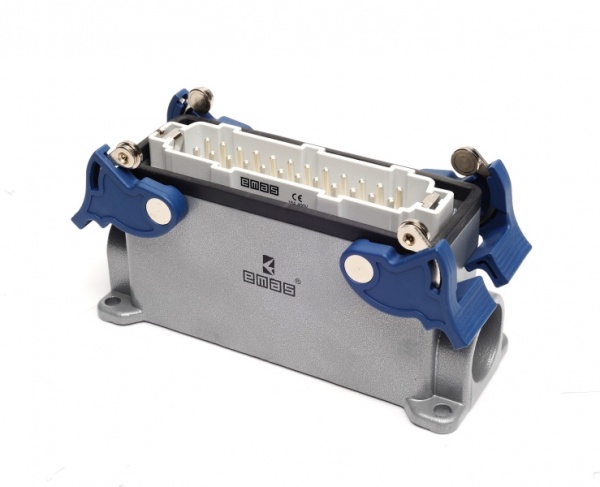

Промышленный разъем с гнездом монтаж на кабель (12 полюсов , папа, ввод сверху PG21, металл, 35А)
| Количество выводов | 4P+E | 10, 16, 24, 32(2?16), 48(2?24) + PE |
| Механическая стойкость | Не менее 500 | Не менее 500 |
| Рабочая температура | -40 / +125 °C | -40 / +125 °C |
|
Электротехнические данные (согласно DIN EN 61984) |
10 A, 250 В, 6 кВ, 3 | 16 А, 400 В, 6 кВ, 3 |
| Номинальное напряжение, Ue | 250 В | 400 В |
| Номинальный ток, Ie | 10 A | 16 A |
| Степень искажений | 3 | 3 |
| Номин. импульсное выдерж. напряжение, Uimp | 6 кВ | 6 кВ |
| Сопротивление изоляции | Не менее 10 МОм | Не менее 10 МОм |
| Воспламеняемость (согласно UL94) | V0 | V0 |
| Стандарт |
|
|
Выключатель концевой быстрого переключения угловой 1-но направленный с пластмассовой консолью и металлическим роликом O14мм (1НО+1НЗ)
| Характеристики | Значение |
| Механический ресурс | 10.000.000 операций |
| Электрический месурс | 1.000.000 операций |
| Рабочая температура | -5?+40 °C |
| Класс защиты | IP 64 |
| Предельная повторяемость операций | 6000 операций в час |
| Рабочее напряжение | 240 В AC |
| Рабочий ток | 3 А AC |
| Максимальное напряжение | 250 В AC |
| Электрическая прочность диэлектрика | 2500 V AC (за 1 минуту) |
| Область применения | АС15 |
| Сопротивление изоляции | 100 M? (500 В DC) |
Механический ресурс 500 000 операций
Электрический ресурс 100 000 операций
Рабочие температуры -5 ? +40 °C
Класс защиты IP 65 (защита от проникновения пыли, защита от льющихся под давлением струй)
Предельная частота нажатий без нагрузки: 3000 операций в час
полная нагрузка 1200 операций в час
Номинальное напряжение ? 230 В
Номинальный ток 4 А
Коммутируемая мощность 2,5 кВ
Сопротивление изоляции 10 МОм мин. (=500 В)
Сечение провода 1,5?2,5 мм2
Механический ресурс 500 000 операций
Электрический ресурс 100 000 операций
Рабочие температуры -5 ? +40 °C
Класс защиты IP 65 (защита от проникновения пыли, защита от льющихся под давлением струй)
Предельная частота нажатий без нагрузки: 3000 операций в час
полная нагрузка 1200 операций в час
Номинальное напряжение ? 230 В
Номинальный ток 4 А
Коммутируемая мощность 2,5 кВ
Сопротивление изоляции 10 МОм мин. (=500 В)
Сечение провода 1,5?2,5 мм2
Тумблер (1НО+1НЗ) B102C IP50.
- Максимальная функциональность и легкий монтаж
- Сборка осуществляется по принципу Lego
- Возможность присоединения блок-контакта подсветки
- Пластмассовые части изготовлены из поликарбоната
- Удобное и безопасное подключение кабеля
- Применение универсальных держателей и стандартных табличек с надписями
- Возможно любое положение при установке
| Характеристики | Значение |
| Механический ресурс | 500 000 операций |
| Электрический ресурс | 100 000 операций |
| Рабочие температуры | мин./макс. -5/+40 °C |
| Класс защиты | IP 50 |
| Предельная повторяемость операций |
без нагрузки: 3000 операций в час полная нагрузка: 1200 операций в час |
| Номинальное напряжение | 250 V AC |
| Номинальный ток | 4 А |
| Коммутируемая мощность | 1000 VА |
| Сопротивление изоляции | 10 MОм (мин. 500 V DC) |
| Сечение провода | 1,5 - 2,5 мм? |
Кнопка нажимная круглая красная без фиксации с возможностью подсоединения блок контакта подсветки (2НО).
Особенности кнопок O 22
- Улучшены функциональные требования и упрощен монтаж кнопок, переключателей
- Последовательно соединяемые, по принципу конструктора, корпус и контактные блоки
- Надежные контактные блоки кнопок и переключателей в огнеупорном корпусе V0 PA6
- Световая индикация состояния
- Прочная кнопка из поликарбоната
- Защищенные контакты кабельных вводов, обеспечивающие повышенную безопасность
- Минимальный нагрев, максимальный срок службы с защитой светодиодов
- Значки и наклейки с метками
Габаритные размеры кнопок O 22 серии B, мм
