Тумблер (2НО+1НЗ) привод 3 винта ON-OF-ON
Контактная схемаOn
On| Характеристики | Значение |
| Механический ресурс | 100 000 операций |
| Электрический ресурс | 10 000 операций |
| Рабочие температуры | мин/макс -15?+85°С |
| Класс зашиты | IP 40 |
| Предельная повторяемость операций | Механическая - 30 операций в мин.Электрическая - 30 операций в мин. |
| Рабочее напряжение | 250 V AC |
| Рабочий ток | 16 A |
| Состояние изоляции | 10 MOм мин.(500 V DC) |
| Контактное сопротивление | 15 мОм |
| Электрическая прочность диэлектрика | Между токопроводными металл. частями и землей (за 1мин.) 2500 V AC. Между металлическими частями (за 1 мин.) 1500 V AC. |
| Влажность | макс. 80% |
Быстрый просмотр
Кожух с гнездом металлический, 4 полюса, 10A, верхний ввод (PG 11), фиксаторы металл, IP65 EBM04PU36
EBM04PU36 Разъём розетка на 4 полюса, 10А, верхний ввод, металлическая скоба
Быстрый просмотр
Быстрый просмотр
Переключатель c подсветкой НЕОН (24/36/220В) 3 положения (2-0-1) с фиксацией зеленый (2НО) IP50 c блок контактом B3.
ПРИ ЗАКАЗЕ ДАННОГО ПЕРЕКЛЮЧАТЕЛЯ УТОЧНИТЕ РАБОЧЕЕ НАПРЯЖЕНИЕ ЛАМПЫ: *| Характеристики | Значение |
| Механический ресурс | 500 000 операций |
| Электрический ресурс | 100 000 операций |
| Рабочие температуры | мин./макс. -5/+40 °C |
| Класс защиты | IP 50 |
| Предельная повторяемость операций |
без нагрузки: 3000 операций в час полная нагрузка: 1200 операций в час |
| Номинальное напряжение | 250 V AC |
| Номинальный ток | 4 А |
| Коммутируемая мощность | 1000 VА |
| Сопротивление изоляции | 10 MОм (мин. 500 V DC) |
| Сечение провода | 1,5 - 2,5 мм? |
- Максимальная функциональность и легкий монтаж
- Сборка осуществляется по принципу Lego
- Возможность присоединения блок-контакта подсветки
- Пластмассовые части изготовлены из поликарбоната
- Удобное и безопасное подключение кабеля
- Применение универсальных держателей и стандартных табличек с надписями
- Возможно любое положение при установке
Быстрый просмотр
Мини-выключатель с клавишей (1НО).
| Механическая стойкость | : не менее 500 000 операций |
| Электрическая стойкость | : не менее 100 000 операций |
| Рабочая температура | : T125 |
| Максимальная частота включений | : 60 механических операций в минуту, 30 электрических операций в минуту |
| Номинальное напряжение, Ue | : 440 В перем. тока |
| Номинальный ток, Ie | : 10 А |
| Сопротивление изоляции | : не менее 10 МОм (500 В пост. тока) |
| Сопротивление контактов | : не более 15 МОм |
| Диэлектрическое сопротивление | : 1500 В перем. тока (1 минута) |
| Влажность | : не более 80% |
| Стандарты | : TS 1472 EN 61058-1 |
Быстрый просмотр

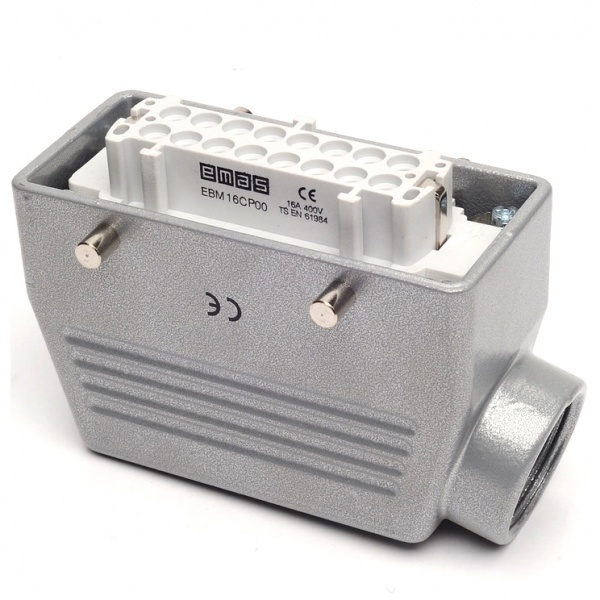

Промышленный разъем с гнездом монтаж на кабель (16 полюсов, папа, ввод с боку PG21, металл, 16А)
| Количество выводов | 4P+E | 10, 16, 24, 32(2?16), 48(2?24) + PE |
| Механическая стойкость | Не менее 500 | Не менее 500 |
| Рабочая температура | -40 / +125 °C | -40 / +125 °C |
|
Электротехнические данные (согласно DIN EN 61984) |
10 A, 250 В, 6 кВ, 3 | 16 А, 400 В, 6 кВ, 3 |
| Номинальное напряжение, Ue | 250 В | 400 В |
| Номинальный ток, Ie | 10 A | 16 A |
| Степень искажений | 3 | 3 |
| Номин. импульсное выдерж. напряжение, Uimp | 6 кВ | 6 кВ |
| Сопротивление изоляции | Не менее 10 МОм | Не менее 10 МОм |
| Воспламеняемость (согласно UL94) | V0 | V0 |
| Стандарт |
|
|
Быстрый просмотр
Кнопка нажимная круглая белая (1НО) IP65 металл
Механический ресурс 500 000 операций
Электрический ресурс 100 000 операций
Рабочие температуры -5 ? +40 °C
Класс защиты IP 65 (защита от проникновения пыли, защита от льющихся под давлением струй)
Предельная частота нажатий без нагрузки: 3000 операций в час
полная нагрузка 1200 операций в час
Номинальное напряжение ? 230 В
Номинальный ток 4 А
Коммутируемая мощность 2,5 кВ
Сопротивление изоляции 10 МОм мин. (=500 В)
Сечение провода 1,5?2,5 мм2
Быстрый просмотр
Быстрый просмотр
Кнопка нажимная квадратная 16 мм желтая (1НО)
Номинальное Напряжение 240В переменного тока
Номинальный ток 1.5 A Переменного тока
Номинальное напряжение изоляции 250 V
Номинальное импульсное напряжение 2,5 kV
Категория защиты IP20
Уровень загрязнения 3
Механическая стойкость 500 000
Электрическая стойкость 100 000
Рабочая температура -5 / + 40 ° C
Номинальное сопротивление изоляции Не менее 10МОм (500В постоянного тока)
Диапазон использования АС15
Стандарты IEC 947 / EN60947-5-1
Диэлектрическое сопротивление между корпусом и контактом - 2000В переменного тока; открытый контакт - 1500В переменного тока
Соединительный кабель Faston 2.8x0.5
Сопротивление контактов Не более 15 МОм
Напряжение между корпусом ? контактом 2500 В переменного тока
Напряжение между контактами 1500 В переменного тока
Коммутируемая мощность при AC 15 1 kA
Быстрый просмотр

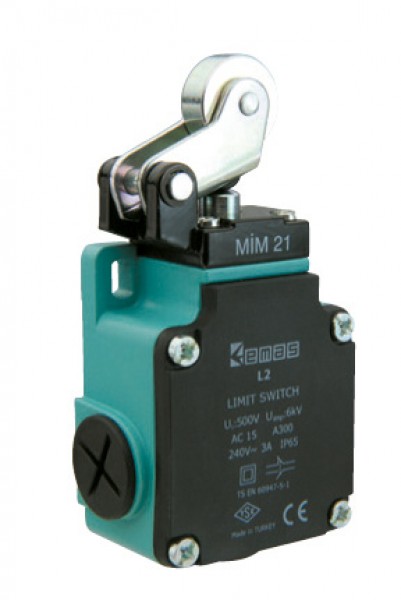

Выключатель концевой быстрого переключения угловой 1-но направленный с алюминиевой консолью и стальным роликом O22мм (1НО+1НЗ)
| Характеристики | Значение |
| Механический ресурс | 10.000.000 операций |
| Электрический месурс | 1.000.000 операций |
| Рабочая температура | -5?+40 °C |
| Класс защиты | IP 64 |
| Предельная повторяемость операций | 6000 операций в час |
| Рабочее напряжение | 240 В AC |
| Рабочий ток | 3 А AC |
| Максимальное напряжение | 250 В AC |
| Электрическая прочность диэлектрика | 2500 V AC (за 1 минуту) |
| Область применения | АС15 |
| Сопротивление изоляции | 100 M? (500 В DC) |
Быстрый просмотр

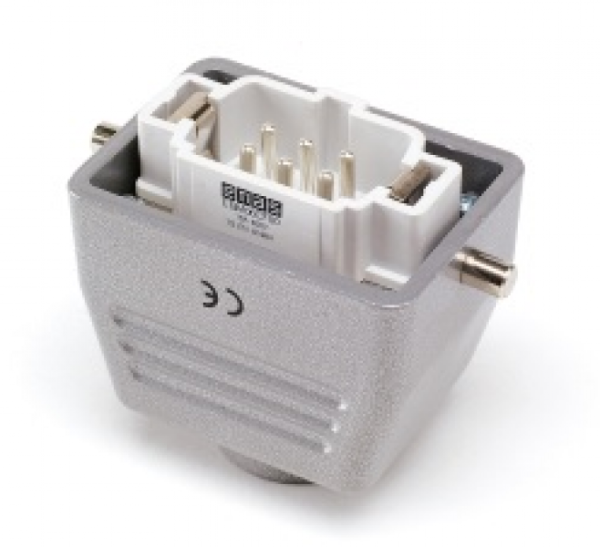

Промышленный разъем со штепселем монтаж на кабель (6 полюсов, папа, ввод сверху PG16, металл, 10А)
| Количество выводов | 4P+E | 10, 16, 24, 32(2?16), 48(2?24) + PE |
| Механическая стойкость | Не менее 500 | Не менее 500 |
| Рабочая температура | -40 / +125 °C | -40 / +125 °C |
|
Электротехнические данные (согласно DIN EN 61984) |
10 A, 250 В, 6 кВ, 3 | 16 А, 400 В, 6 кВ, 3 |
| Номинальное напряжение, Ue | 250 В | 400 В |
| Номинальный ток, Ie | 10 A | 16 A |
| Степень искажений | 3 | 3 |
| Номин. импульсное выдерж. напряжение, Uimp | 6 кВ | 6 кВ |
| Сопротивление изоляции | Не менее 10 МОм | Не менее 10 МОм |
| Воспламеняемость (согласно UL94) | V0 | V0 |
| Стандарт |
|
|
| EBM | ||||
| Количество выводов | ||||
| 5 выводов | 05 | |||
| 6 выводов | 06 | |||
| 10 выводов | 10 | |||
| 16 выводов | 16 | |||
| 24 вывода | 24 | |||
| Тип разъема | ||||
| Кожух со штепселем | FU | |||
| Корпус с гнездом | PM | |||
| Штепсель | CF | |||
| Защита | ||||
| Без защиты | 0 | |||
| Боковой ввод | 1 | |||
| Верхний ввод | 3 | |||
| Нижний ввод | 4 | |||
| Фиксатор | ||||
| Без фиксатора | 0 | |||
| Две ручки с роликами | 2 | |||
| Четыре ручки с роликами | 4 | |||
| Вырез | 6 |
Быстрый просмотр

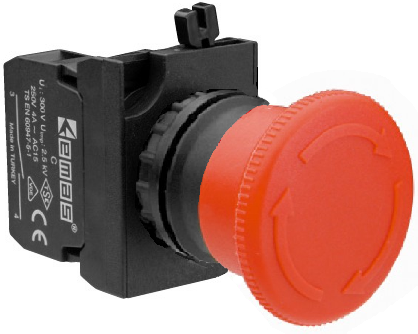

Кнопка "Грибок" красная без фиксации (1НЗ) IP65
Механический ресурс 500 000 операций
Электрический ресурс 100 000 операций
Рабочие температуры -5 ? +40 °C
Класс защиты IP 65 (защита от проникновения пыли, защита от льющихся под давлением струй)
Предельная частота нажатий без нагрузки: 3000 операций в час
полная нагрузка 1200 операций в час
Номинальное напряжение ? 230 В
Номинальный ток 4 А
Коммутируемая мощность 2,5 кВ
Сопротивление изоляции 10 МОм мин. (=500 В)
Сечение провода 1,5?2,5 мм2
Механический ресурс 500 000 операций
Электрический ресурс 100 000 операций
Рабочие температуры -5 ? +40 °C
Класс защиты IP 65 (защита от проникновения пыли, защита от льющихся под давлением струй)
Предельная частота нажатий без нагрузки: 3000 операций в час
полная нагрузка 1200 операций в час
Номинальное напряжение ? 230 В
Номинальный ток 4 А
Коммутируемая мощность 2,5 кВ
Сопротивление изоляции 10 МОм мин. (=500 В)
Сечение провода 1,5?2,5 мм2
Быстрый просмотр
Кнопка нажимная круглая белая (1НО+1НЗ) IP65
Механический ресурс 500 000 операций
Электрический ресурс 100 000 операций
Рабочие температуры -5 ? +40 °C
Класс защиты IP 65 (защита от проникновения пыли, защита от льющихся под давлением струй)
Предельная частота нажатий без нагрузки: 3000 операций в час
полная нагрузка 1200 операций в час
Номинальное напряжение ? 230 В
Номинальный ток 4 А
Коммутируемая мощность 2,5 кВ
Сопротивление изоляции 10 МОм мин. (=500 В)
Сечение провода 1,5?2,5 мм2
Механический ресурс 500 000 операций
Электрический ресурс 100 000 операций
Рабочие температуры -5 ? +40 °C
Класс защиты IP 65 (защита от проникновения пыли, защита от льющихся под давлением струй)
Предельная частота нажатий без нагрузки: 3000 операций в час
полная нагрузка 1200 операций в час
Номинальное напряжение ? 230 В
Номинальный ток 4 А
Коммутируемая мощность 2,5 кВ
Сопротивление изоляции 10 МОм мин. (=500 В)
Сечение провода 1,5?2,5 мм2
Быстрый просмотр

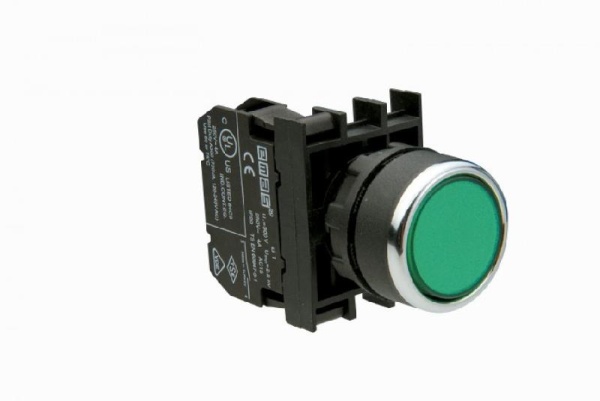

Кнопка нажимная круглая зеленая без фиксации с возможностью подсоединения блок контакта подсветки (2НО).
Особенности кнопок O 22
- Улучшены функциональные требования и упрощен монтаж кнопок, переключателей
- Последовательно соединяемые, по принципу конструктора, корпус и контактные блоки
- Надежные контактные блоки кнопок и переключателей в огнеупорном корпусе V0 PA6
- Световая индикация состояния
- Прочная кнопка из поликарбоната
- Защищенные контакты кабельных вводов, обеспечивающие повышенную безопасность
- Минимальный нагрев, максимальный срок службы с защитой светодиодов
- Значки и наклейки с метками
Габаритные размеры кнопок O 22 серии B, мм
