EMAS

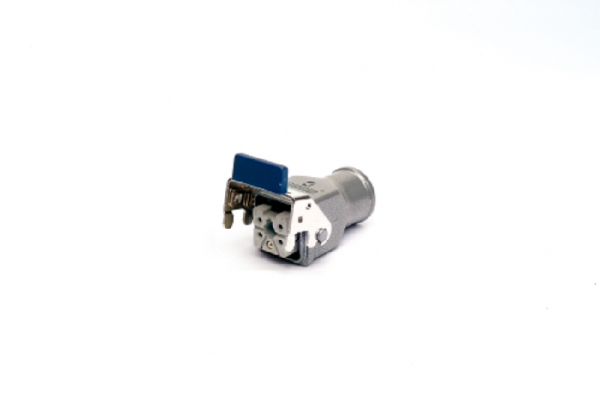

Кожух с гнездом и фиксатором монтаж на кабель (5 полюсов, папа, ввод сверху PG11, металл, 10А)



Количество выводов	4P+E	10, 16, 24, 32(2?16), 48(2?24) + PE
Механическая стойкость	Не менее 500	Не менее 500
Рабочая температура	-40 / +125 °C	-40 / +125 °C
Электротехнические данные  (согласно DIN EN 61984)	10 A, 250 В, 6 кВ, 3	16 А, 400 В, 6 кВ, 3
Номинальное напряжение, Ue	250 В	400 В
Номинальный ток, Ie	10 A	16 A
Степень искажений	3	3
Номин. импульсное выдерж. напряжение, Uimp	6 кВ	6 кВ
Сопротивление изоляции	Не менее 10 МОм	Не менее 10 МОм
Воспламеняемость (согласно UL94)	V0	V0
Стандарт



EBM
Количество выводов
5 выводов	05
6 выводов	06
10 выводов	10
16 выводов	16
24 вывода	24
Тип разъема
Кожух со штепселем		FU
Корпус с гнездом		PM
Штепсель		CF
Защита
Без защиты			0
Боковой ввод			1
Верхний ввод			3
Нижний ввод			4
Фиксатор
Без фиксатора				0
Две ручки с роликами				2
Четыре ручки с роликами				4
Вырез				6

---

Кнопка нажимная круглая зеленая  (1НЗ) IP65

Механический ресурс 500 000 операций
Электрический ресурс 100 000 операций
Рабочие температуры -5 ? +40 °C
Класс защиты IP 65 (защита от проникновения пыли, защита от льющихся под давлением струй)
Предельная частота нажатий без нагрузки: 3000 операций в час
полная нагрузка 1200 операций в час
Номинальное напряжение ? 230 В
Номинальный ток 4 А
Коммутируемая мощность 2,5 кВ
Сопротивление изоляции 10 МОм мин. (=500 В)
Сечение провода 1,5?2,5 мм2

Кнопка сдвоенная, выступающая красно-зеленая (1НО+1НЗ) IP65

Механический ресурс 500 000 операций
Электрический ресурс 100 000 операций
Рабочие температуры -5 ? +40 °C
Класс защиты IP 65 (защита от проникновения пыли, защита от льющихся под давлением струй)
Предельная частота нажатий без нагрузки: 3000 операций в час
полная нагрузка 1200 операций в час
Номинальное напряжение ? 230 В
Номинальный ток 4 А
Коммутируемая мощность 2,5 кВ
Сопротивление изоляции 10 МОм мин. (=500 В)
Сечение провода 1,5?2,5 мм2

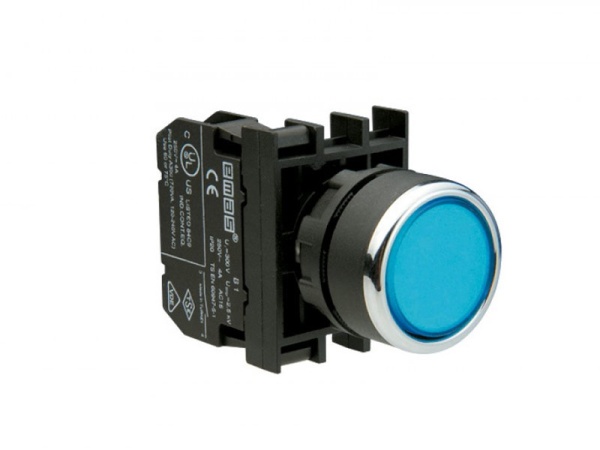

Кнопка нажимная круглая синяя без фиксации с возможностью подсоединения блок контакта подсветки (1НО).

Особенности кнопок O 22

• Улучшены функциональные требования и упрощен монтаж кнопок, переключателей
• Последовательно соединяемые, по принципу конструктора, корпус и контактные блоки
• Надежные контактные блоки кнопок и переключателей в огнеупорном корпусе V0 PA6
• Световая индикация состояния
• Прочная кнопка из поликарбоната
• Защищенные контакты кабельных вводов, обеспечивающие повышенную безопасность
• Минимальный нагрев, максимальный срок службы с защитой светодиодов
• Значки и наклейки с метками

Габаритные размеры кнопок O 22 серии B, мм
