EMAS

4-х кнопочный, IP65.

Рабочая температура	: мин./макс. -5/+85 °C
Степень защиты	: IP65
Номинальное напряжение, Ue	: 250 В перем. тока
Номинальный ток, Ie	: 4 А
Номинальное напряжение изоляции, Ui	: 300 В
Номинальное сопротивление изоляции	: не менее 10 МОм (500 В пост. тока)
Диэлектрическое сопротивление	: между корпусом и контактом - 2000 В перем. тока; открытый контакт - 1500 В перем. тока

3-х кнопочный, IP65.

Рабочая температура	: мин./макс. -5/+85 °C
Степень защиты	: IP65
Номинальное напряжение, Ue	: 250 В перем. тока
Номинальный ток, Ie	: 4 А
Номинальное напряжение изоляции, Ui	: 300 В
Номинальное сопротивление изоляции	: не менее 10 МОм (500 В пост. тока)
Диэлектрическое сопротивление	: между корпусом и контактом - 2000 В перем. тока; открытый контакт - 1500 В перем. тока

Мини-выключатель с роликом, плунжером по продольной оси с креплением на педали.

Механическая стойкость	: не менее 500 000 операций
Электрическая стойкость	: не менее 100 000 операций
Рабочая температура	: T125
Максимальная частота включений	: 60 механических операций в минуту, 30 электрических операций в минуту
Номинальное напряжение, Ue	: 440 В перем. тока
Номинальный ток, Ie	: 10 А
Сопротивление изоляции	: не менее 10 МОм (500 В пост. тока)
Сопротивление контактов	: не более 15 МОм
Диэлектрическое сопротивление	: 1500 В перем. тока (1 минута)
Влажность	: не более 80%
Стандарты	: TS 1472 EN 61058-1



Выключатель концевой быстрого переключения линейный 3-х направленный с пластмассовой консолью, стальным плунжером и роликом O11мм (1НО+1НЗ)

Характеристики	Значение
Механический ресурс	10.000.000 операций
Электрический ресурс	1.000.000 операций
Рабочие температуры	-5?+40 °С
Класс защиты	IP 65
Предельная повторяемость операций	6000 операций в час
Рабочее напряжение	250 V AC
Рабочий ток	3 A AC
Сопротивление изоляции	100 MОм (500 V DC)
Область применения	AC 11
Электрическая прочность диэлектрика	2500 V AC (за 1 минуту)
Тип контакта	1 H3 + 1 HO 2 полюса (быстрое срабатывание)

Выключатель концевой быстрого переключения угловой 2-направленный с пластмассовой консолью и стальным роликом O18мм на регулируемом рычаге (1НО+1НЗ)

Характеристики	Значение
Механический ресурс	10.000.000 операций
Электрический ресурс	1.000.000 операций
Рабочие температуры	-5?+40 °С
Класс защиты	IP 65
Предельная повторяемость операций	6000 операций в час
Рабочее напряжение	250 V AC
Рабочий ток	3 A AC
Сопротивление изоляции	100 MОм (500 V DC)
Область применения	AC 11
Электрическая прочность диэлектрика	2500 V AC (за 1 минуту)
Тип контакта	1 H3 + 1 HO 2 полюса (быстрое срабатывание)

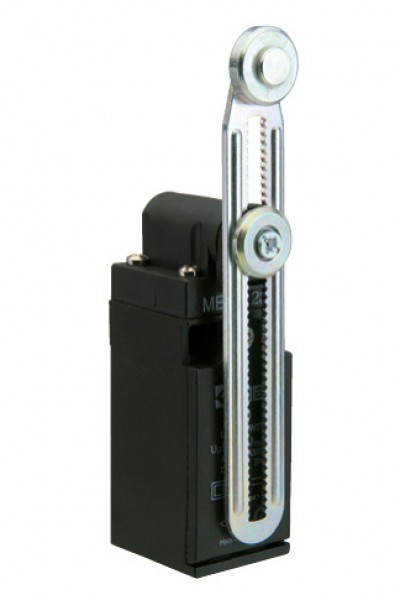

Выключатель концевой быстрого переключения угловой 2-направленный с пластмассовой консолью и стальным роликом O18мм на коротком регулируемом рычаге (1НО+1НЗ)

Характеристики	Значение
Механический ресурс	10.000.000 операций
Электрический ресурс	1.000.000 операций
Рабочие температуры	-5?+40 °С
Класс защиты	IP 65
Предельная повторяемость операций	6000 операций в час
Рабочее напряжение	250 V AC
Рабочий ток	3 A AC
Сопротивление изоляции	100 MОм (500 V DC)
Область применения	AC 11
Электрическая прочность диэлектрика	2500 V AC (за 1 минуту)
Тип контакта	1 H3 + 1 HO 2 полюса (быстрое срабатывание)



Концевой выключатель быстрого переключения угловой 1-но направленный с металлической консолью, упором и металлическим роликом O14мм (1НО+1НЗ)

Призматический металлический корпус
Двойная изоляция
Ввод кабеля PG13,5 или М20х1,5
Ввод для 1 кабеля
Внешние соединительные отверстия
Различные виды наконечников
Съемные блок-контакты

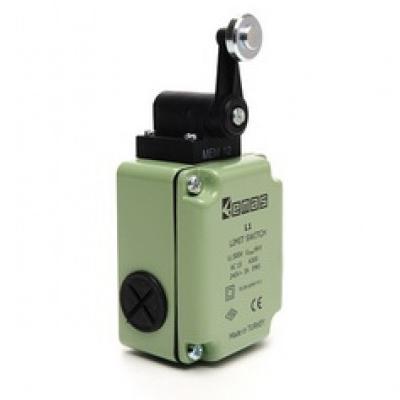

Выключатель концевой быстрого переключения угловой 2-х направленный с металлической консолью и стальным роликом O18мм (1НО+1НЗ)

Призматический металлический корпус
Двойная изоляция
Ввод кабеля PG13,5 или М20х1,5
Ввод для 1 кабеля
Внешние соединительные отверстия
Различные виды наконечников
Съемные блок-контакты

Выключатель концевой быстрого переключения многонаправленный с пластмассовой консолью, стальной пружиной и пластмассовым накнечником (1НО+1НЗ)

Характеристики	Значение
Механический ресурс	10.000.000 операций
Электрический ресурс	100.000 операций
Рабочие температуры	-5?+40 °С
Класс защиты	IP 65
Предельная повторяемость операций	6000 операций в час
Рабочее напряжение	220 V AC
Рабочий ток	3 A AC
Сопротивление изоляции	100 Moм (500 V DC)
Область применения	AC11
Электрическая прочность диэлектрика	2500 V AC (за 1 минуту)
Тип контакта	1 H3 + 1 HO 2 полюса (быстрое срабатывание)





Кнопка нажимная прямоугольная 16 мм без фиксации красная (1НО+1НЗ) Номинальное Напряжение 240В переменного тока Номинальный ток 1.5 A Переменного тока Номинальное напряжение изоляции 250 V Номинальное импульсное напряжение 2,5 kV Категория защиты IP20 Уровень загрязнения 3 Механическая стойкость 500 000 Электрическая стойкость 100 000 Рабочая температура -5 / + 40 ° C Номинальное сопротивление изоляции Не менее 10МОм (500В постоянного тока) Диапазон использования АС15 Стандарты IEC 947 / EN60947-5-1 Диэлектрическое сопротивление между корпусом и контактом - 2000В переменного тока; открытый контакт - 1500В переменного тока Соединительный кабель Faston 2.8x0.5 Сопротивление контактов Не более 15 МОм Напряжение между корпусом ? контактом 2500 В переменного тока Напряжение между контактами 1500 В переменного тока Коммутируемая мощность при AC 15 1 kA

Кнопка "Грибок" 16 мм зеленая (1НО) Номинальное Напряжение 240В переменного тока Номинальный ток 1.5 A Переменного тока Номинальное напряжение изоляции 250 V Номинальное импульсное напряжение 2,5 kV Категория защиты IP20 Уровень загрязнения 3 Механическая стойкость 500 000 Электрическая стойкость 100 000 Рабочая температура -5 / + 40 ° C Номинальное сопротивление изоляции Не менее 10МОм (500В постоянного тока) Диапазон использования АС15 Стандарты IEC 947 / EN60947-5-1 Диэлектрическое сопротивление между корпусом и контактом - 2000В переменного тока; открытый контакт - 1500В переменного тока Соединительный кабель Faston 2.8x0.5 Сопротивление контактов Не более 15 МОм Напряжение между корпусом ? контактом 2500 В переменного тока Напряжение между контактами 1500 В переменного тока Коммутируемая мощность при AC 15 1 kA

Педаль с защитной крышкой, 1 скорость (1НО+1НЗ) с возм. подкл. аксессуаров.

Механическая стойкость : не менее 1 000 000 операций
Электрическая стойкость : не менее 100 000 операций
Рабочая температура : мин./макс. -5/+85 °C
Степень защиты : IP20
Максимальная частота включений : при неполной нагрузке - 3000 операций в час; при полной нагрузке - 1200 операций в час
Номинальное напряжение, Ue : 250 В перем. тока
Номинальный ток, Ie : 4 А

Кнопка "Грибок" красная без фиксации (1НЗ) IP65 Механический ресурс 500 000 операций Электрический ресурс 100 000 операций Рабочие температуры -5 ? +40 °C Класс защиты IP 65 (защита от проникновения пыли, защита от льющихся под давлением струй) Предельная частота нажатий без нагрузки: 3000 операций в час полная нагрузка 1200 операций в час Номинальное напряжение ? 230 В Номинальный ток 4 А Коммутируемая мощность 2,5 кВ Сопротивление изоляции 10 МОм мин. (=500 В) Сечение провода 1,5?2,5 мм2

Кнопка нажимная круглая зеленая  (1НО+1НЗ) IP65 металл Механический ресурс 500 000 операций Электрический ресурс 100 000 операций Рабочие температуры -5 ? +40 °C Класс защиты IP 65 (защита от проникновения пыли, защита от льющихся под давлением струй) Предельная частота нажатий без нагрузки: 3000 операций в час полная нагрузка 1200 операций в час Номинальное напряжение ? 230 В Номинальный ток 4 А Коммутируемая мощность 2,5 кВ Сопротивление изоляции 10 МОм мин. (=500 В) Сечение провода 1,5?2,5 мм2

Кнопка нажимная круглая зеленая c фиксацией (1НО) и с блок-контактом подсветки, светодиод 12-30V AC/DC, 9-зелёный.

Особенности кнопок O 22

• Улучшены функциональные требования и упрощен монтаж кнопок, переключателей
• Последовательно соединяемые, по принципу конструктора, корпус и контактные блоки
• Надежные контактные блоки кнопок и переключателей в огнеупорном корпусе V0 PA6
• Световая индикация состояния
• Прочная кнопка из поликарбоната
• Защищенные контакты кабельных вводов, обеспечивающие повышенную безопасность
• Минимальный нагрев, максимальный срок службы с защитой светодиодов
• Значки и наклейки с метками

Габаритные размеры кнопок серии B, O 22 мм

Кнопка с ключом, 3 положения (2-0-1), с фиксацией,  ключ вынимается в положении "0" (1НО+1НЗ).

Особенности переключателей O 22

• Максимальная функциональность и легкий монтаж
• Сборка осуществляется по принципу Lego
• Возможность присоединения блок-контакта подсветки
• Пластмассовые части изготовлены из поликарбоната
• Удобное и безопасное подключение кабеля
• Применение универсальных держателей и стандартных табличек с надписями
• Возможно любое положение при установке.

Переключатели управляемые ключом

Кнопка нажимная круглая зеленая без фиксации с возможностью подсоединения блок контакта подсветки (1НО).

Особенности кнопок O 22

• Улучшены функциональные требования и упрощен монтаж кнопок, переключателей
• Последовательно соединяемые, по принципу конструктора, корпус и контактные блоки
• Надежные контактные блоки кнопок и переключателей в огнеупорном корпусе V0 PA6
• Световая индикация состояния
• Прочная кнопка из поликарбоната
• Защищенные контакты кабельных вводов, обеспечивающие повышенную безопасность
• Минимальный нагрев, максимальный срок службы с защитой светодиодов
• Значки и наклейки с метками

Габаритные размеры кнопок серии B, O 22 мм
