EMAS

Концевой выключатель быстрого переключения угловой 1-но направленный с металлической консолью, упором и металлическим роликом O14мм (1НО+1НЗ)

Призматический металлический корпус
Двойная изоляция
Ввод кабеля PG13,5 или М20х1,5
Ввод для 1 кабеля
Внешние соединительные отверстия
Различные виды наконечников
Съемные блок-контакты

Выключатель концевой быстрого переключения угловой 2-х направленный с металлической консолью и стальным роликом O18мм (1НО+1НЗ)

Призматический металлический корпус
Двойная изоляция
Ввод кабеля PG13,5 или М20х1,5
Ввод для 1 кабеля
Внешние соединительные отверстия
Различные виды наконечников
Съемные блок-контакты

Промышленный разъем с 4-х рол. фиксатором,с гнездом,монтаж на панель (24 полюса, боковой ввод, мама, металл, 16А)

Количество выводов	4P+E	10, 16, 24, 32(2?16), 48(2?24) + PE
Механическая стойкость	Не менее 500	Не менее 500
Рабочая температура	-40 / +125 °C	-40 / +125 °C
Электротехнические данные  (согласно DIN EN 61984)	10 A, 250 В, 6 кВ, 3	16 А, 400 В, 6 кВ, 3
Номинальное напряжение, Ue	250 В	400 В
Номинальный ток, Ie	10 A	16 A
Степень искажений	3	3
Номин. импульсное выдерж. напряжение, Uimp	6 кВ	6 кВ
Сопротивление изоляции	Не менее 10 МОм	Не менее 10 МОм
Воспламеняемость (согласно UL94)	V0	V0
Стандарт

Кнопка с подсветкой-светодиод  желтая  (1НО+1НЗ) 12-30 В перем. и пост. тока, IP65 металл Механический ресурс 500 000 операций Электрический ресурс 100 000 операций Рабочие температуры -5 ? +40 °C Класс защиты IP 65 (защита от проникновения пыли, защита от льющихся под давлением струй) Предельная частота нажатий без нагрузки: 3000 операций в час полная нагрузка 1200 операций в час Номинальное напряжение ? 230 В Номинальный ток 4 А Коммутируемая мощность 2,5 кВ Сопротивление изоляции 10 МОм мин. (=500 В) Сечение провода 1,5?2,5 мм2

Кнопка нажимная круглая зелёная с фиксацией

Кнопка нажимная круглая 16 мм зеленая (1НО) Номинальное Напряжение 240В переменного тока Номинальный ток 1.5 A Переменного тока Номинальное напряжение изоляции 250 V Номинальное импульсное напряжение 2,5 kV Категория защиты IP20 Уровень загрязнения 3 Механическая стойкость 500 000 Электрическая стойкость 100 000 Рабочая температура -5 / + 40 ° C Номинальное сопротивление изоляции Не менее 10МОм (500В постоянного тока) Диапазон использования АС15 Стандарты IEC 947 / EN60947-5-1 Диэлектрическое сопротивление между корпусом и контактом - 2000В переменного тока; открытый контакт - 1500В переменного тока Соединительный кабель Faston 2.8x0.5 Сопротивление контактов Не более 15 МОм Напряжение между корпусом ? контактом 2500 В переменного тока Напряжение между контактами 1500 В переменного тока Коммутируемая мощность при AC 15 1 kA

Кнопка нажимная квадратная 16 мм черная (1НО) Номинальное Напряжение 240В переменного тока Номинальный ток 1.5 A Переменного тока Номинальное напряжение изоляции 250 V Номинальное импульсное напряжение 2,5 kV Категория защиты IP20 Уровень загрязнения 3 Механическая стойкость 500 000 Электрическая стойкость 100 000 Рабочая температура -5 / + 40 ° C Номинальное сопротивление изоляции Не менее 10МОм (500В постоянного тока) Диапазон использования АС15 Стандарты IEC 947 / EN60947-5-1 Диэлектрическое сопротивление между корпусом и контактом - 2000В переменного тока; открытый контакт - 1500В переменного тока Соединительный кабель Faston 2.8x0.5 Сопротивление контактов Не более 15 МОм Напряжение между корпусом ? контактом 2500 В переменного тока Напряжение между контактами 1500 В переменного тока Коммутируемая мощность при AC 15 1 kA

Педаль (1НО+1НЗ) без защитной крышки


Механическая стойкость : не менее 1 000 000 операций
Электрическая стойкость : не менее 100 000 операций
Рабочая температура : мин./макс. -5/+85 °C
Степень защиты : IP20
Максимальная частота включений : при неполной нагрузке - 3000 операций в час; при полной нагрузке - 1200 операций в час
Номинальное напряжение, Ue : 250 В перем. тока
Номинальный ток, Ie : 4 А





---

Рукоятка металлическая с аварийной кнопкой.

• Кнопки O 22мм
• Ударопрочный пластиковый корпус армированный стекловолокном
• 3 различных типа корпусов
• Цветные кнопки
• Водонепроницаемый корпус
• Рабочая температура: -5?+125 °С
• Класс защиты: IP 65



Выключатель концевой быстрого переключения угловой 2-х направленный с пластмассовой консолью и стальным роликом O20мм (1НО+1НЗ)

Характеристики	Значение
Механический ресурс	10.000.000 операций
Электрический месурс	1.000.000 операций
Рабочая температура	-5?+40 °C
Класс защиты	IP 64
Предельная повторяемость операций	6000 операций в час
Рабочее напряжение	240 В AC
Рабочий ток	3 А AC
Максимальное напряжение	250 В AC
Электрическая прочность диэлектрика	2500 V AC (за 1 минуту)
Область применения	АС15
Сопротивление изоляции	100 M? (500 В DC)

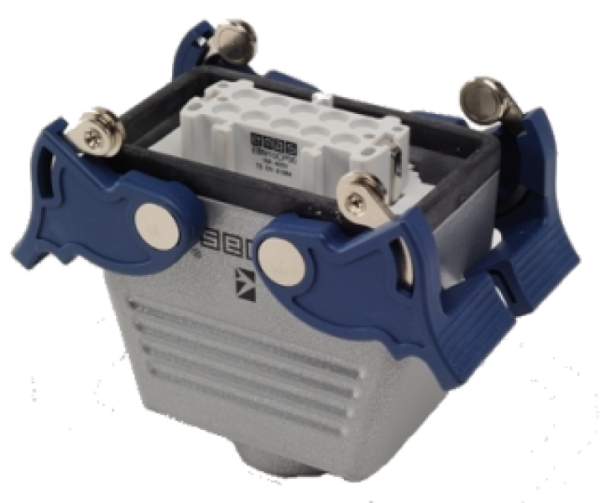

Промышленный разъем с гнездом с 4-х рол., фиксатором монтаж на кабель (10 полюсов, папа, ввод сверху PG16, металл, 16А)

Количество выводов	4P+E	10, 16, 24, 32(2?16), 48(2?24) + PE
Механическая стойкость	Не менее 500	Не менее 500
Рабочая температура	-40 / +125 °C	-40 / +125 °C
Электротехнические данные  (согласно DIN EN 61984)	10 A, 250 В, 6 кВ, 3	16 А, 400 В, 6 кВ, 3
Номинальное напряжение, Ue	250 В	400 В
Номинальный ток, Ie	10 A	16 A
Степень искажений	3	3
Номин. импульсное выдерж. напряжение, Uimp	6 кВ	6 кВ
Сопротивление изоляции	Не менее 10 МОм	Не менее 10 МОм
Воспламеняемость (согласно UL94)	V0	V0
Стандарт

Кожух с гнездом  монтаж на кабель (5 полюсов, папа, ввод сверху PG11, металл, 10А)



Количество выводов	4P+E	10, 16, 24, 32(2?16), 48(2?24) + PE
Механическая стойкость	Не менее 500	Не менее 500
Рабочая температура	-40 / +125 °C	-40 / +125 °C
Электротехнические данные  (согласно DIN EN 61984)	10 A, 250 В, 6 кВ, 3	16 А, 400 В, 6 кВ, 3
Номинальное напряжение, Ue	250 В	400 В
Номинальный ток, Ie	10 A	16 A
Степень искажений	3	3
Номин. импульсное выдерж. напряжение, Uimp	6 кВ	6 кВ
Сопротивление изоляции	Не менее 10 МОм	Не менее 10 МОм
Воспламеняемость (согласно UL94)	V0	V0
Стандарт

EBM
Количество выводов
5 выводов	05
6 выводов	06
10 выводов	10
16 выводов	16
24 вывода	24
Тип разъема
Кожух со штепселем		FU
Корпус с гнездом		PM
Штепсель		CF
Защита
Без защиты			0
Боковой ввод			1
Верхний ввод			3
Нижний ввод			4
Фиксатор
Без фиксатора				0
Две ручки с роликами				2
Четыре ручки с роликами				4
Вырез				6

Переключатель 2-0-1 (2НО+2НО) IP65

Механический ресурс 500 000 операций
Электрический ресурс 100 000 операций
Рабочие температуры -5 ? +40 °C
Класс защиты IP 65 (защита от проникновения пыли, защита от льющихся под давлением струй)
Предельная частота нажатий без нагрузки: 3000 операций в час
полная нагрузка 1200 операций в час
Номинальное напряжение ? 230 В
Номинальный ток 4 А
Коммутируемая мощность 2,5 кВ
Сопротивление изоляции 10 МОм мин. (=500 В)
Сечение провода 1,5?2,5 мм2

Переключатель 0-1 без фиксации 1НО IP65

Механический ресурс 500 000 операций
Электрический ресурс 100 000 операций
Рабочие температуры -5 ? +40 °C
Класс защиты IP 65 (защита от проникновения пыли, защита от льющихся под давлением струй)
Предельная частота нажатий без нагрузки: 3000 операций в час
полная нагрузка 1200 операций в час
Номинальное напряжение ? 230 В
Номинальный ток 4 А
Коммутируемая мощность 2,5 кВ
Сопротивление изоляции 10 МОм мин. (=500 В)
Сечение провода 1,5?2,5 мм2

Кнопка сдвоенная белая  выступающая с аварийной кнопкой СТОП (1НО+1НЗ+1НО).




Характеристики	Значение
Механический ресурс	500 000 операций
Электрический ресурс	100 000 операций
Рабочие температуры	мин./макс. -5/+40 °C
Класс защиты	IP 50
Предельная повторяемость операций	без нагрузки: 3000 операций в час полная нагрузка: 1200 операций в час
Номинальное напряжение	250 V AC
Номинальный ток	4 А
Коммутируемая мощность	1000 VА
Сопротивление изоляции	10 MОм (мин. 500 V DC)
Сечение провода	1,5 - 2,5 мм?

Особенности кнопок O 22

• Улучшены функциональные требования и упрощен монтаж кнопок, переключателей
• Последовательно соединяемые, по принципу конструктора, корпус и контактные блоки
• Надежные контактные блоки кнопок и переключателей в огнеупорном корпусе V0 PA6
• Световая индикация состояния
• Прочная кнопка из поликарбоната
• Защищенные контакты кабельных вводов, обеспечивающие повышенную безопасность
• Минимальный нагрев, максимальный срок службы с защитой светодиодов
• Значки и наклейки с метками

Габаритные размеры сдвоенных кнопок серии B, мм
