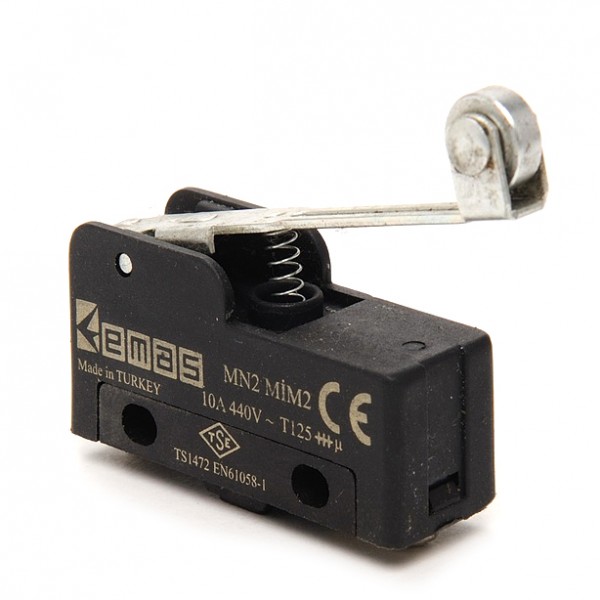

Мини-выключатель с стальным роликом на длинном рычажке.
| Механическая стойкость | : не менее 500 000 операций |
| Электрическая стойкость | : не менее 100 000 операций |
| Рабочая температура | : T125 |
| Максимальная частота включений | : 60 механических операций в минуту, 30 электрических операций в минуту |
| Номинальное напряжение, Ue | : 440 В перем. тока |
| Номинальный ток, Ie | : 10 А |
| Сопротивление изоляции | : не менее 10 МОм (500 В пост. тока) |
| Сопротивление контактов | : не более 15 МОм |
| Диэлектрическое сопротивление | : 1500 В перем. тока (1 минута) |
| Влажность | : не более 80% |
| Стандарты | : TS 1472 EN 61058-1 |
Быстрый просмотр

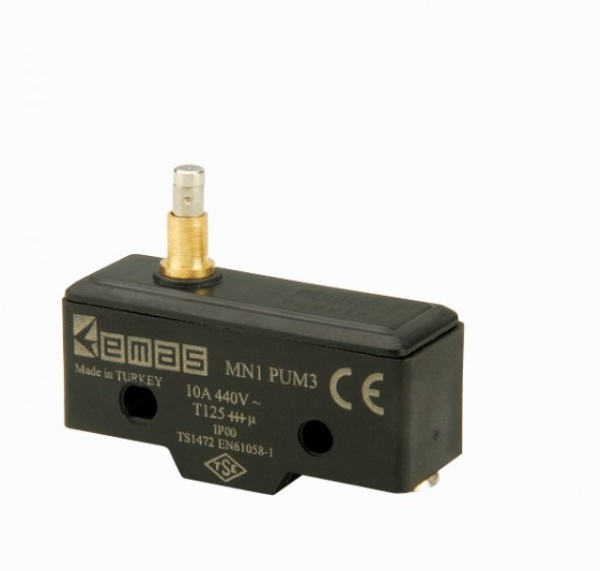

Мини-выключатель с подпружиненным плунжером.
| Механическая стойкость | : не менее 500 000 операций |
| Электрическая стойкость | : не менее 100 000 операций |
| Рабочая температура | : T125 |
| Максимальная частота включений | : 60 механических операций в минуту, 30 электрических операций в минуту |
| Номинальное напряжение, Ue | : 440 В перем. тока |
| Номинальный ток, Ie | : 10 А |
| Сопротивление изоляции | : не менее 10 МОм (500 В пост. тока) |
| Сопротивление контактов | : не более 15 МОм |
| Диэлектрическое сопротивление | : 1500 В перем. тока (1 минута) |
| Влажность | : не более 80% |
| Стандарты | : TS 1472 EN 61058-1 |
Быстрый просмотр
Выключатель концевой быстрого переключения угловой 2-направленный с пластмассовой консолью, роликом Ф18мм на регулируемом рычаге(1НО+1НЗ)
Призматический металлический корпус
Двойная изоляция
Ввод кабеля PG13,5 или М20х1,5
Ввод для 1 кабеля
Внешние соединительные отверстия
Различные виды наконечников
Съемные блок-контакты
Быстрый просмотр
Выключатель концевой быстрого переключения угловой 2-направленный с пластмассовой консолью, металлическим роликом Ф18мм на регулируемом изогнутым рычаге(1НО+1НЗ)
Призматический металлический корпус
Двойная изоляция
Ввод кабеля PG13,5 или М20х1,5
Ввод для 1 кабеля
Внешние соединительные отверстия
Различные виды наконечников
Съемные блок-контакты
Быстрый просмотр
Концевой выключатель быстрого переключения угловой 2-направленный с металлической консолью и роликом O18мм на регулируемом изогнутым рычаге (1НО+1НЗ)
Призматический металлический корпус
Двойная изоляция
Ввод кабеля PG13,5 или М20х1,5
Ввод для 1 кабеля
Внешние соединительные отверстия
Различные виды наконечников
Съемные блок-контакты
Быстрый просмотр
Выключатель концевой быстрого переключения угловой 1-но направленный с алюминиевой консолью и стальным роликом O22мм (1НО+1НЗ)
| Характеристики | Значение |
| Механический ресурс | 10.000.000 операций |
| Электрический ресурс | 100.000 операций |
| Рабочие температуры | -5?+40 °С |
| Класс защиты | IP 65 |
| Предельная повторяемость операций | 6000 операций в час |
| Рабочее напряжение | 220 V AC |
| Рабочий ток | 3 A AC |
| Сопротивление изоляции | 100 Moм (500 V DC) |
| Область применения | AC11 |
| Электрическая прочность диэлектрика | 2500 V AC (за 1 минуту) |
| Тип контакта | 1 H3 + 1 HO 2 полюса (быстрое срабатывание) |
Быстрый просмотр
Кнопка с ключом, с фиксацией 0-1, ключ выним. во всех полож. (1НО) IP65 металл
Механический ресурс 500 000 операций
Электрический ресурс 100 000 операций
Рабочие температуры -5 ? +40 °C
Класс защиты IP 65 (защита от проникновения пыли, защита от льющихся под давлением струй)
Предельная частота нажатий без нагрузки: 3000 операций в час
полная нагрузка 1200 операций в час
Номинальное напряжение ? 230 В
Номинальный ток 4 А
Коммутируемая мощность 2,5 кВ
Сопротивление изоляции 10 МОм мин. (=500 В)
Сечение провода 1,5?2,5 мм2
Быстрый просмотр
Кнопка нажимная прямоугольная 16 мм без фиксации зеленая (1НО+1НЗ)
Номинальное Напряжение 240В переменного тока
Номинальный ток 1.5 A Переменного тока
Номинальное напряжение изоляции 250 V
Номинальное импульсное напряжение 2,5 kV
Категория защиты IP20
Уровень загрязнения 3
Механическая стойкость 500 000
Электрическая стойкость 100 000
Рабочая температура -5 / + 40 ° C
Номинальное сопротивление изоляции Не менее 10МОм (500В постоянного тока)
Диапазон использования АС15
Стандарты IEC 947 / EN60947-5-1
Диэлектрическое сопротивление между корпусом и контактом - 2000В переменного тока; открытый контакт - 1500В переменного тока
Соединительный кабель Faston 2.8x0.5
Сопротивление контактов Не более 15 МОм
Напряжение между корпусом ? контактом 2500 В переменного тока
Напряжение между контактами 1500 В переменного тока
Коммутируемая мощность при AC 15 1 kA
Номинальное Напряжение 240В переменного тока
Номинальный ток 1.5 A Переменного тока
Номинальное напряжение изоляции 250 V
Номинальное импульсное напряжение 2,5 kV
Категория защиты IP20
Уровень загрязнения 3
Механическая стойкость 500 000
Электрическая стойкость 100 000
Рабочая температура -5 / + 40 ° C
Номинальное сопротивление изоляции Не менее 10МОм (500В постоянного тока)
Диапазон использования АС15
Стандарты IEC 947 / EN60947-5-1
Диэлектрическое сопротивление между корпусом и контактом - 2000В переменного тока; открытый контакт - 1500В переменного тока
Соединительный кабель Faston 2.8x0.5
Сопротивление контактов Не более 15 МОм
Напряжение между корпусом ? контактом 2500 В переменного тока
Напряжение между контактами 1500 В переменного тока
Коммутируемая мощность при AC 15 1 kA
Быстрый просмотр
Кнопка нажимная круглая желтая (1НО) IP65 металл
Механический ресурс 500 000 операций
Электрический ресурс 100 000 операций
Рабочие температуры -5 ? +40 °C
Класс защиты IP 65 (защита от проникновения пыли, защита от льющихся под давлением струй)
Предельная частота нажатий без нагрузки: 3000 операций в час
полная нагрузка 1200 операций в час
Номинальное напряжение ? 230 В
Номинальный ток 4 А
Коммутируемая мощность 2,5 кВ
Сопротивление изоляции 10 МОм мин. (=500 В)
Сечение провода 1,5?2,5 мм2
Быстрый просмотр
| Характеристики | Значение |
| Механический ресурс | 500 000 операций |
| Электрический ресурс | 100 000 операций |
| Рабочие температуры | мин./макс. -5/+40 °C |
| Класс защиты | IP 50 |
| Предельная повторяемость операций |
без нагрузки: 3000 операций в час полная нагрузка: 1200 операций в час |
| Номинальное напряжение | 250 V AC |
| Номинальный ток | 4 А |
| Коммутируемая мощность | 1000 VА |
| Сопротивление изоляции | 10 MОм (мин. 500 V DC) |
| Сечение провода | 1,5 - 2,5 мм? |
Особенности кнопок O 22
- Улучшены функциональные требования и упрощен монтаж кнопок, переключателей
- Последовательно соединяемые, по принципу конструктора, корпус и контактные блоки
- Надежные контактные блоки кнопок и переключателей в огнеупорном корпусе V0 PA6
- Световая индикация состояния
- Прочная кнопка из поликарбоната
- Защищенные контакты кабельных вводов, обеспечивающие повышенную безопасность
- Минимальный нагрев, максимальный срок службы с защитой светодиодов
- Значки и наклейки с метками.
-
Габаритные размеры кнопок O 22 серии B, мм
Быстрый просмотр
Быстрый просмотр
Реле на 11 выводов 24 В постоянного тока (3 переключающих контакта)
Механическая стойкость : не менее 10 000 000 операций
Электрическая стойкость : не менее 100 000 операций
Рабочая температура : мин./макс. -5/+40 °C
Степень защиты : IP40
Максимальная частота включений : при неполной нагрузке - 18 000 операций в час; при полной нагрузке - 600 операций в час
Номинальное напряжение, Ue : 12, 24, 48, 110 В перем./пост. тока и 230 В перем. тока
Номинальное напряжение катушки : 1,5 ВА перем. тока; 1 Вт пост. тока
Номинальный ток, Ie : 10 А
Максимальное коммутируемое напряжение : 250 В
Максимальная коммутируемая мощность : 2500 ВА
Диапазон напряжения катушки : (0,85-1,1)*Ue
Область применения : AC15
Номинальное сопротивление изоляции : не менее 10 МОм (500 В пост. тока)
Диэлектрическое сопротивление : между катушкой и контактом - 2000 В перем. тока; открытый контакт - 1500 В перем. тока; между полюсами - 2000 В перем. тока
Стандартный материал контактов : серебро/никель
Вес : 80?5 г
Стандарты : TS 3537
Быстрый просмотр
Педаль металлическая (1НО)
| Характеристики | Значение |
| Механический ресурс | 1.000.000 операций |
| Электрический ресурс | 100.000 операций |
| Рабочая температура | -5?+60 °C |
| Класс защиты | IP 20 |
| Предельная повторяемость операций |
без нагрузки: 3000 операций в час полная нагрузка: 1200 операций в час |
| Номинальное напряжение | 250 В AC |
| Номинальный ток | 4 А |
Быстрый просмотр

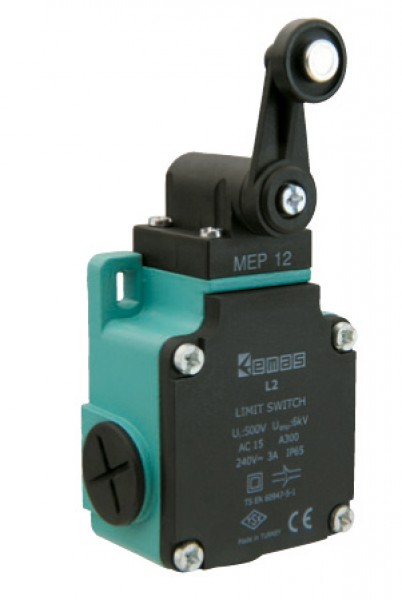

Выключатель концевой быстрого переключения угловой 2-х направленный с пластмассовой консолью и пластмассовым роликом O20мм (1НО+1НЗ)
| Характеристики | Значение |
| Механический ресурс | 10.000.000 операций |
| Электрический месурс | 1.000.000 операций |
| Рабочая температура | -5?+40 °C |
| Класс защиты | IP 64 |
| Предельная повторяемость операций | 6000 операций в час |
| Рабочее напряжение | 240 В AC |
| Рабочий ток | 3 А AC |
| Максимальное напряжение | 250 В AC |
| Электрическая прочность диэлектрика | 2500 V AC (за 1 минуту) |
| Область применения | АС15 |
| Сопротивление изоляции | 100 M? (500 В DC) |
Быстрый просмотр
Быстрый просмотр

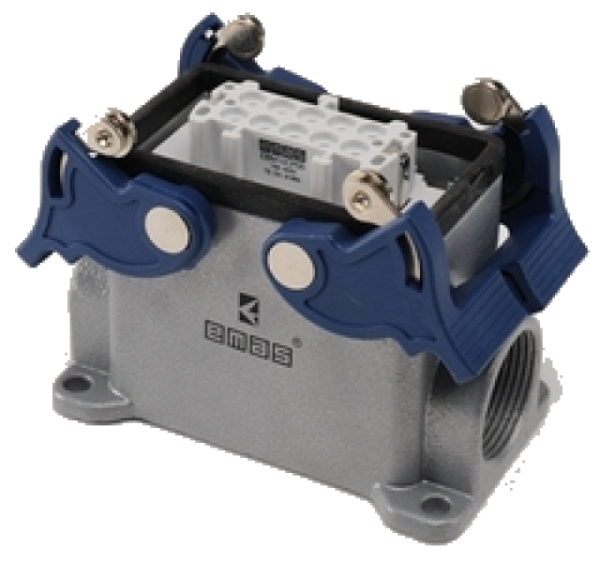

Промышленный разъем с 4-х рол. фиксатором,с гнездом, монтаж на панель (10 полюсов,2 боковых ввода, мама, металл, 16А)
| Количество выводов | 4P+E | 10, 16, 24, 32(2?16), 48(2?24) + PE |
| Механическая стойкость | Не менее 500 | Не менее 500 |
| Рабочая температура | -40 / +125 °C | -40 / +125 °C |
|
Электротехнические данные (согласно DIN EN 61984) |
10 A, 250 В, 6 кВ, 3 | 16 А, 400 В, 6 кВ, 3 |
| Номинальное напряжение, Ue | 250 В | 400 В |
| Номинальный ток, Ie | 10 A | 16 A |
| Степень искажений | 3 | 3 |
| Номин. импульсное выдерж. напряжение, Uimp | 6 кВ | 6 кВ |
| Сопротивление изоляции | Не менее 10 МОм | Не менее 10 МОм |
| Воспламеняемость (согласно UL94) | V0 | V0 |
| Стандарт |
|
|
Быстрый просмотр

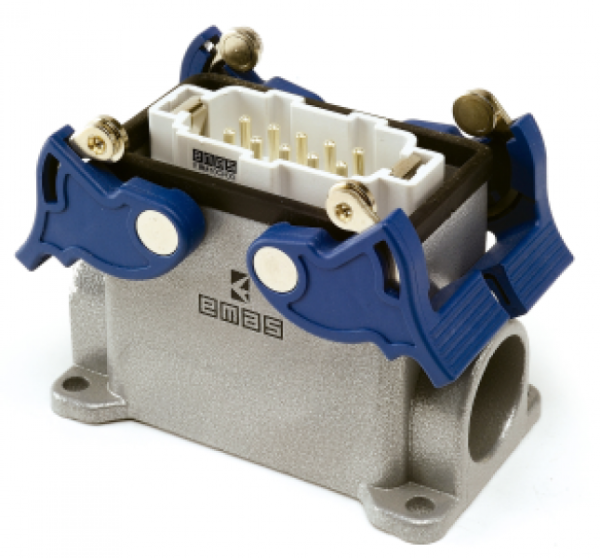

Промышленный разъем с 4-х рол. фиксатором,со штепселем, монтаж на панель (10 полюсов, ввод с боку, мама, металл, 16А)
| Количество выводов | 4P+E | 10, 16, 24, 32(2?16), 48(2?24) + PE |
| Механическая стойкость | Не менее 500 | Не менее 500 |
| Рабочая температура | -40 / +125 °C | -40 / +125 °C |
|
Электротехнические данные (согласно DIN EN 61984) |
10 A, 250 В, 6 кВ, 3 | 16 А, 400 В, 6 кВ, 3 |
| Номинальное напряжение, Ue | 250 В | 400 В |
| Номинальный ток, Ie | 10 A | 16 A |
| Степень искажений | 3 | 3 |
| Номин. импульсное выдерж. напряжение, Uimp | 6 кВ | 6 кВ |
| Сопротивление изоляции | Не менее 10 МОм | Не менее 10 МОм |
| Воспламеняемость (согласно UL94) | V0 | V0 |
| Стандарт |
|
|
Быстрый просмотр
Промышленный разъем с фиксатором, монтаж на панель (5 полюсов, мама, металл, 10А)
| Количество выводов | 4P+E | 10, 16, 24, 32(2?16), 48(2?24) + PE |
| Механическая стойкость | Не менее 500 | Не менее 500 |
| Рабочая температура | -40 / +125 °C | -40 / +125 °C |
|
Электротехнические данные (согласно DIN EN 61984) |
10 A, 250 В, 6 кВ, 3 | 16 А, 400 В, 6 кВ, 3 |
| Номинальное напряжение, Ue | 250 В | 400 В |
| Номинальный ток, Ie | 10 A | 16 A |
| Степень искажений | 3 | 3 |
| Номин. импульсное выдерж. напряжение, Uimp | 6 кВ | 6 кВ |
| Сопротивление изоляции | Не менее 10 МОм | Не менее 10 МОм |
| Воспламеняемость (согласно UL94) | V0 | V0 |
| Стандарт |
| EBM | ||||
| Количество выводов | ||||
| 5 выводов | 05 | |||
| 6 выводов | 06 | |||
| 10 выводов | 10 | |||
| 16 выводов | 16 | |||
| 24 вывода | 24 | |||
| Тип разъема | ||||
| Кожух со штепселем | FU | |||
| Корпус с гнездом | PM | |||
| Штепсель | CF | |||
| Защита | ||||
| Без защиты | 0 | |||
| Боковой ввод | 1 | |||
| Верхний ввод | 3 | |||
| Нижний ввод | 4 | |||
| Фиксатор | ||||
| Без фиксатора | 0 | |||
| Две ручки с роликами | 2 | |||
| Четыре ручки с роликами | 4 | |||
| Вырез | 6 |
Быстрый просмотр
Кнопка нажимная круглая желтая (1НО+1НЗ) IP65
Механический ресурс 500 000 операций
Электрический ресурс 100 000 операций
Рабочие температуры -5 ? +40 °C
Класс защиты IP 65 (защита от проникновения пыли, защита от льющихся под давлением струй)
Предельная частота нажатий без нагрузки: 3000 операций в час
полная нагрузка 1200 операций в час
Номинальное напряжение ? 230 В
Номинальный ток 4 А
Коммутируемая мощность 2,5 кВ
Сопротивление изоляции 10 МОм мин. (=500 В)
Сечение провода 1,5?2,5 мм2
Механический ресурс 500 000 операций
Электрический ресурс 100 000 операций
Рабочие температуры -5 ? +40 °C
Класс защиты IP 65 (защита от проникновения пыли, защита от льющихся под давлением струй)
Предельная частота нажатий без нагрузки: 3000 операций в час
полная нагрузка 1200 операций в час
Номинальное напряжение ? 230 В
Номинальный ток 4 А
Коммутируемая мощность 2,5 кВ
Сопротивление изоляции 10 МОм мин. (=500 В)
Сечение провода 1,5?2,5 мм2
