Подробное описание
Характеристики | Значение |
Механический ресурс | 500 000 операций |
Электрический ресурс | 100 000 операций |
Рабочие температуры | мин./макс. -5/+40 °C |
Класс защиты | IP 50 |
Предельная повторяемость операций |
без нагрузки: 3000 операций в час полная нагрузка: 1200 операций в час |
Номинальное напряжение | 250 V AC |
Номинальный ток | 4 А |
Коммутируемая мощность | 1000 VА |
Сопротивление изоляции | 10 MОм (мин. 500 V DC) |
Сечение провода | 1,5 - 2,5 мм? |
Особенности кнопок O 22
- Улучшены функциональные требования и упрощен монтаж кнопок, переключателей
- Последовательно соединяемые, по принципу конструктора, корпус и контактные блоки
- Надежные контактные блоки кнопок и переключателей в огнеупорном корпусе V0 PA6
- Световая индикация состояния
- Прочная кнопка из поликарбоната
- Защищенные контакты кабельных вводов, обеспечивающие повышенную безопасность
- Минимальный нагрев, максимальный срок службы с защитой светодиодов
- Значки и наклейки с метками.
-
Габаритные размеры кнопок O 22 серии B, мм
PDKA11GX20 Педаль с защитной крышкой, две скорости (2x(1НО+1НЗ).
Механическая стойкость : не менее 1 000 000 операций
Электрическая стойкость : не менее 100 000 операций
Рабочая температура : мин./макс. -5/+85 °C
Степень защиты : IP20
Максимальная частота включений : при неполной нагрузке - 3000 операций в час; при полной нагрузке - 1200 операций в час
Номинальное напряжение, Ue : 250 В перем. тока
Номинальный ток, Ie : 4 А
Педаль с защитной крышкой, 1 скорость (1НО+1НЗ) с возм. подкл. аксессуаров.
Механическая стойкость : не менее 1 000 000 операций
Электрическая стойкость : не менее 100 000 операций
Рабочая температура : мин./макс. -5/+85 °C
Степень защиты : IP20
Максимальная частота включений : при неполной нагрузке - 3000 операций в час; при полной нагрузке - 1200 операций в час
Номинальное напряжение, Ue : 250 В перем. тока
Номинальный ток, Ie : 4 А
Выключатель концевой быстрого переключения угловой 2-направленный с пластмассовой консолью и роликом O18мм на регулируемом изогнутым рычаге (1НО+1НЗ)
Характеристики | Значение |
Механический ресурс | 10.000.000 операций |
Электрический месурс | 1.000.000 операций |
Рабочая температура | -5?+40 °C |
Класс защиты | IP 64 |
Предельная повторяемость операций | 6000 операций в час |
Рабочее напряжение | 240 В AC |
Рабочий ток | 3 А AC |
Максимальное напряжение | 250 В AC |
Электрическая прочность диэлектрика | 2500 V AC (за 1 минуту) |
Область применения | АС15 |
Сопротивление изоляции | 100 M? (500 В DC) |
Выключатель концевой быстрого переключения угловой 2-х направленный с пластмассовой консолью и пластмассовым роликом O20мм (1НО+1НЗ)
Характеристики | Значение |
Механический ресурс | 10.000.000 операций |
Электрический месурс | 1.000.000 операций |
Рабочая температура | -5?+40 °C |
Класс защиты | IP 64 |
Предельная повторяемость операций | 6000 операций в час |
Рабочее напряжение | 240 В AC |
Рабочий ток | 3 А AC |
Максимальное напряжение | 250 В AC |
Электрическая прочность диэлектрика | 2500 V AC (за 1 минуту) |
Область применения | АС15 |
Сопротивление изоляции | 100 M? (500 В DC) |
Код | Тип контактной группы | Цвет | Кол-во в упаковке |
KB14A2 | 1 НО + 1 НЗ |
![]() |
10 |
Корпус с гнездом, боковой ввод, 4 фиксатора, 4 полюса, 80А; 2 полюса, 16А
Количество выводов | 4P+E | 10, 16, 24, 32(2?16), 48(2?24) + PE |
Механическая стойкость | Не менее 500 | Не менее 500 |
Рабочая температура | -40 / +125 °C | -40 / +125 °C |
Электротехнические данные (согласно DIN EN 61984) |
10 A, 250 В, 6 кВ, 3 | 16 А, 400 В, 6 кВ, 3 |
Номинальное напряжение, Ue | 250 В | 400 В |
Номинальный ток, Ie | 10 A | 16 A |
Степень искажений | 3 | 3 |
Номин. импульсное выдерж. напряжение, Uimp | 6 кВ | 6 кВ |
Сопротивление изоляции | Не менее 10 МОм | Не менее 10 МОм |
Воспламеняемость (согласно UL94) | V0 | V0 |
Стандарт |
![]() |
Промышленный разъем со штепселем монтаж на кабель (6 полюсов, папа, ввод с боку PG21, металл, 35А)
Количество выводов | 4P+E | 10, 16, 24, 32(2?16), 48(2?24) + PE |
Механическая стойкость | Не менее 500 | Не менее 500 |
Рабочая температура | -40 / +125 °C | -40 / +125 °C |
Электротехнические данные (согласно DIN EN 61984) |
10 A, 250 В, 6 кВ, 3 | 16 А, 400 В, 6 кВ, 3 |
Номинальное напряжение, Ue | 250 В | 400 В |
Номинальный ток, Ie | 10 A | 16 A |
Степень искажений | 3 | 3 |
Номин. импульсное выдерж. напряжение, Uimp | 6 кВ | 6 кВ |
Сопротивление изоляции | Не менее 10 МОм | Не менее 10 МОм |
Воспламеняемость (согласно UL94) | V0 | V0 |
Стандарт |
![]() |
EBM | ||||
Количество выводов | ||||
5 выводов | 05 | |||
6 выводов | 06 | |||
10 выводов | 10 | |||
16 выводов | 16 | |||
24 вывода | 24 | |||
Тип разъема | ||||
Кожух со штепселем | FU | |||
Корпус с гнездом | PM | |||
Штепсель | CF | |||
Защита | ||||
Без защиты | 0 | |||
Боковой ввод | 1 | |||
Верхний ввод | 3 | |||
Нижний ввод | 4 | |||
Фиксатор | ||||
Без фиксатора | 0 | |||
Две ручки с роликами | 2 | |||
Четыре ручки с роликами | 4 | |||
Вырез | 6 |
Промышленный разъем с гнездом с 4-х рол., фиксатором монтаж на кабель (10 полюсов, папа, ввод сверху PG16, металл, 16А)
Количество выводов | 4P+E | 10, 16, 24, 32(2?16), 48(2?24) + PE |
Механическая стойкость | Не менее 500 | Не менее 500 |
Рабочая температура | -40 / +125 °C | -40 / +125 °C |
Электротехнические данные (согласно DIN EN 61984) |
10 A, 250 В, 6 кВ, 3 | 16 А, 400 В, 6 кВ, 3 |
Номинальное напряжение, Ue | 250 В | 400 В |
Номинальный ток, Ie | 10 A | 16 A |
Степень искажений | 3 | 3 |
Номин. импульсное выдерж. напряжение, Uimp | 6 кВ | 6 кВ |
Сопротивление изоляции | Не менее 10 МОм | Не менее 10 МОм |
Воспламеняемость (согласно UL94) | V0 | V0 |
Стандарт |
![]() |
Степень защиты | IP65 |
Cрок службы |
100 000 циклов |
Механический ресурс | 500000 циклов |
Цвет | красный |
Подсветка |
нет |
Тип контактов | 1 размыкающий контакт |
Рабочее напряжение | 230 В/AC |
Символы на кнопке | нет |
Подключение | винты |
Макс. Температура | +40 °C |
Мин. температура | -5 °C |
Рабочий ток (макс.) |
4 A |
Сечение провода | min. 1 x 0,5 mm? |
max. 2 x 2,5 mm? |
Кнопка с контактным элементом, фиксация с блокировкой
Характеристика | Значение |
Механический ресурс | 500 000 операций |
Электрический ресурс | 100 000 операций |
Рабочие температуры | -5 ? +40 °C |
Класс защиты | IP 65 (защита от проникновения пыли, защита от льющихся под давлением струй) |
Предельная частота нажатий |
без нагрузки: 3000 операций в час полная нагрузка 1200 операций в час |
Номинальное напряжение | ? 230 В |
Номинальный ток | 4 А |
Коммутируемая мощность | 2,5 кВ |
Сопротивление изоляции | 10 МОм мин. (=500 В) |
Сечение провода | 1,5?2,5 мм2 |
Механический ресурс 500 000 операций
Электрический ресурс 100 000 операций
Рабочие температуры -5 ? +40 °C
Класс защиты IP 65 (защита от проникновения пыли, защита от льющихся под давлением струй)
Предельная частота нажатий без нагрузки: 3000 операций в час
полная нагрузка 1200 операций в час
Номинальное напряжение ? 230 В
Номинальный ток 4 А
Коммутируемая мощность 2,5 кВ
Сопротивление изоляции 10 МОм мин. (=500 В)
Сечение провода 1,5?2,5 мм2
Кнопка нажимная сдвоенная, черно-белая, без фиксации, с подсветкой НЕОН (1НО+1НЗ).
Особенности кнопок O 22
- Улучшены функциональные требования и упрощен монтаж кнопок, переключателей
- Последовательно соединяемые, по принципу конструктора, корпус и контактные блоки
- Надежные контактные блоки кнопок и переключателей в огнеупорном корпусе V0 PA6
- Световая индикация состояния
- Прочная кнопка из поликарбоната
- Защищенные контакты кабельных вводов, обеспечивающие повышенную безопасность
- Минимальный нагрев, максимальный срок службы с защитой светодиодов
- Значки и наклейки с метками
Габаритные размеры сдвоенных кнопок серии B, O 22 мм

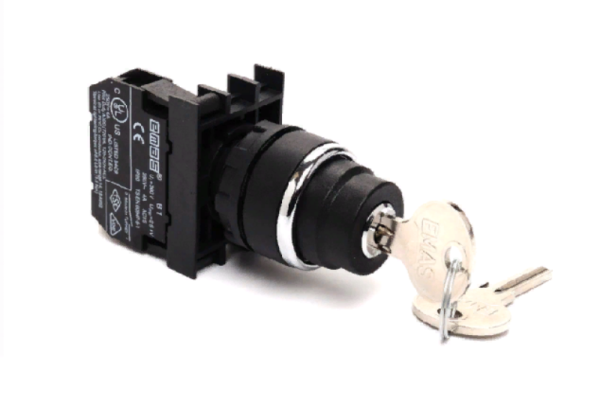

Кнопка с ключом, 2 положения (0-1), с фиксацией, ключ вынимается во всех положениях (1НО+1НЗ).
Особенности переключателей O 22
- Максимальная функциональность и легкий монтаж
- Сборка осуществляется по принципу Lego
- Возможность присоединения блок-контакта подсветки
- Пластмассовые части изготовлены из поликарбоната
- Удобное и безопасное подключение кабеля
- Применение универсальных держателей и стандартных табличек с надписями
- Возможно любое положение при установке.
Переключатели управляемые ключом

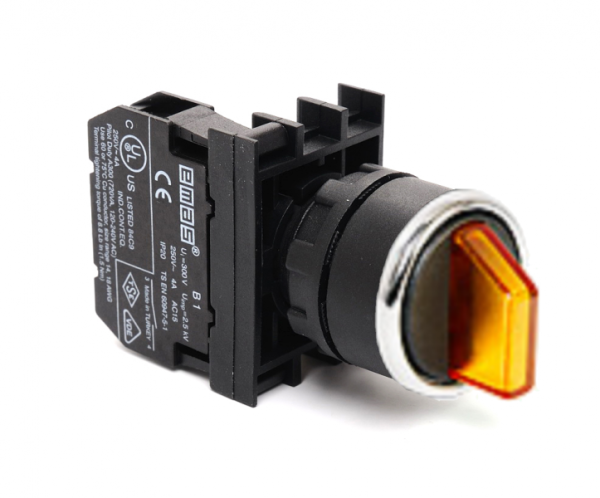

Переключатель 2 положения 0-1, с фиксацией (1НО), угол 90°
Особенности переключателей O 22
- Максимальная функциональность и легкий монтаж
- Сборка осуществляется по принципу Lego
- Возможность присоединения блок-контакта подсветки
- Пластмассовые части изготовлены из поликарбоната
- Удобное и безопасное подключение кабеля
- Применение универсальных держателей и стандартных табличек с надписями
- Возможно любое положение при установке.
Переключатели S
