Реле времени с задержкой выключения 3,0-30 сек 12В перем., пост. тока Основные характеристики 9 временных интервалов. Монтаж на специальную 8ми штырьковую колодку. С задержкой на включение и/или на выключение. Обеспечение минимального времени остановки двигателя. Малые размеры. Состояние реле отслеживается по светодиодам на лицевой панели. Техническая информация Механическая стойкость: 10.000.000 операций минимум Электрическая стойкость: 100.000 операций минимум Рабочая температура: мин./макс. °C 5/+40 Степень защиты: IP30 Частота включений: 6000 операций в час (без нагрузки) Номинальное напряжение, Ue: 1224В перем./пост.тока, 220В перем.тока Номинальныйт ток, le: 5A Максимальное напряжение: 250В перем.тока Максимальная мощность: 1250ВА Рабочая частота: 5060Гц Рабочая мощность: 2ВА перем.тока макс. / 2Вт пост.тока макс. Точность установок: ? %2 Эффект напряжения: < %1 Максимальное время срабатывания: < 100мс Диапазон напряжения: (0.851.1)* Un Стандартный материал контактов: AgNi Вес: 60? 3г * Временной режим: S - секунды (с), M - минуты (мин) Примечание: при необходимости изделие может комплектоваться бесплатным адаптером 48х48 мм.

Выключатель концевой быстрого переключения многонаправленный с пластмассовой консолью и стальной пружиной (1НО+1НЗ)

Характеристики	Значение
Механический ресурс	10.000.000 операций
Электрический ресурс	100.000 операций
Рабочие температуры	-5?+40 °С
Класс защиты	IP 65
Предельная повторяемость операций	6000 операций в час
Рабочее напряжение	220 V AC
Рабочий ток	3 A AC
Сопротивление изоляции	100 Moм (500 V DC)
Область применения	AC11
Электрическая прочность диэлектрика	2500 V AC (за 1 минуту)
Тип контакта	1 H3 + 1 HO 2 полюса (быстрое срабатывание)





Кнопка нажимная квадратная 16 мм белая (2НО) Номинальное Напряжение 240В переменного тока Номинальный ток 1.5 A Переменного тока Номинальное напряжение изоляции 250 V Номинальное импульсное напряжение 2,5 kV Категория защиты IP20 Уровень загрязнения 3 Механическая стойкость 500 000 Электрическая стойкость 100 000 Рабочая температура -5 / + 40 ° C Номинальное сопротивление изоляции Не менее 10МОм (500В постоянного тока) Диапазон использования АС15 Стандарты IEC 947 / EN60947-5-1 Диэлектрическое сопротивление между корпусом и контактом - 2000В переменного тока; открытый контакт - 1500В переменного тока Соединительный кабель Faston 2.8x0.5 Сопротивление контактов Не более 15 МОм Напряжение между корпусом ? контактом 2500 В переменного тока Напряжение между контактами 1500 В переменного тока Коммутируемая мощность при AC 15 1 kA

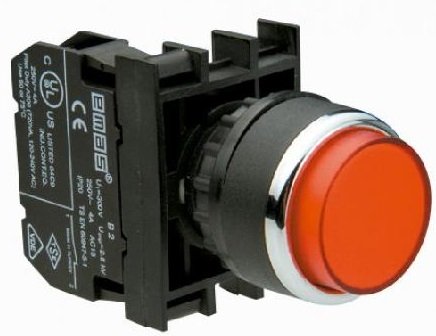

Характеристики	Значение
Механический ресурс	500 000 операций
Электрический ресурс	100 000 операций
Рабочие температуры	мин./макс. -5/+40 °C
Класс защиты	IP 50
Предельная повторяемость операций	без нагрузки: 3000 операций в час полная нагрузка: 1200 операций в час
Номинальное напряжение	250 V AC
Номинальный ток	4 А
Коммутируемая мощность	1000 VА
Сопротивление изоляции	10 MОм (мин. 500 V DC)
Сечение провода	1,5 - 2,5 мм?



Особенности кнопок O 22

• Улучшены функциональные требования и упрощен монтаж кнопок, переключателей
• Последовательно соединяемые, по принципу конструктора, корпус и контактные блоки
• Надежные контактные блоки кнопок и переключателей в огнеупорном корпусе V0 PA6
• Световая индикация состояния
• Прочная кнопка из поликарбоната
• Защищенные контакты кабельных вводов, обеспечивающие повышенную безопасность
• Минимальный нагрев, максимальный срок службы с защитой светодиодов
• Значки и наклейки с метками

Габаритные размеры кнопок O 22 серии B, мм

Реле на 11 выводов 12 В постоянного тока (3 переключающих контакта) Механическая стойкость : не менее 10 000 000 операций Электрическая стойкость : не менее 100 000 операций Рабочая температура : мин./макс. -5/+40 °C Степень защиты : IP40 Максимальная частота включений : при неполной нагрузке - 18 000 операций в час; при полной нагрузке - 600 операций в час Номинальное напряжение, Ue : 12, 24, 48, 110 В перем./пост. тока и 230 В перем. тока Номинальное напряжение катушки : 1,5 ВА перем. тока; 1 Вт пост. тока Номинальный ток, Ie : 10 А Максимальное коммутируемое напряжение : 250 В Максимальная коммутируемая мощность : 2500 ВА Диапазон напряжения катушки : (0,85-1,1)*Ue Область применения : AC15 Номинальное сопротивление изоляции : не менее 10 МОм (500 В пост. тока) Диэлектрическое сопротивление : между катушкой и контактом - 2000 В перем. тока; открытый контакт - 1500 В перем. тока; между полюсами - 2000 В перем. тока Стандартный материал контактов : серебро/никель Вес : 80?5 г Стандарты : TS 3537
