EMAS

Кнопка сдвоенная, выступающая черно-белая (1НО+1НЗ) IP65 металл Механический ресурс 500 000 операций Электрический ресурс 100 000 операций Рабочие температуры -5 ? +40 °C Класс защиты IP 65 (защита от проникновения пыли, защита от льющихся под давлением струй) Предельная частота нажатий без нагрузки: 3000 операций в час полная нагрузка 1200 операций в час Номинальное напряжение ? 230 В Номинальный ток 4 А Коммутируемая мощность 2,5 кВ Сопротивление изоляции 10 МОм мин. (=500 В) Сечение провода 1,5?2,5 мм2

Кнопка сдвоенная, выступающая красно-зеленая (1НО+1НЗ) IP65 металл Механический ресурс 500 000 операций Электрический ресурс 100 000 операций Рабочие температуры -5 ? +40 °C Класс защиты IP 65 (защита от проникновения пыли, защита от льющихся под давлением струй) Предельная частота нажатий без нагрузки: 3000 операций в час полная нагрузка 1200 операций в час Номинальное напряжение ? 230 В Номинальный ток 4 А Коммутируемая мощность 2,5 кВ Сопротивление изоляции 10 МОм мин. (=500 В) Сечение провода 1,5?2,5 мм2

Кнопка нажимная круглая синяя (2НО) IP65 металл Механический ресурс 500 000 операций Электрический ресурс 100 000 операций Рабочие температуры -5 ? +40 °C Класс защиты IP 65 (защита от проникновения пыли, защита от льющихся под давлением струй) Предельная частота нажатий без нагрузки: 3000 операций в час полная нагрузка 1200 операций в час Номинальное напряжение ? 230 В Номинальный ток 4 А Коммутируемая мощность 2,5 кВ Сопротивление изоляции 10 МОм мин. (=500 В) Сечение провода 1,5?2,5 мм2

Кнопка нажимная квадратная 16 мм черная (2НО) Номинальное Напряжение 240В переменного тока Номинальный ток 1.5 A Переменного тока Номинальное напряжение изоляции 250 V Номинальное импульсное напряжение 2,5 kV Категория защиты IP20 Уровень загрязнения 3 Механическая стойкость 500 000 Электрическая стойкость 100 000 Рабочая температура -5 / + 40 ° C Номинальное сопротивление изоляции Не менее 10МОм (500В постоянного тока) Диапазон использования АС15 Стандарты IEC 947 / EN60947-5-1 Диэлектрическое сопротивление между корпусом и контактом - 2000В переменного тока; открытый контакт - 1500В переменного тока Соединительный кабель Faston 2.8x0.5 Сопротивление контактов Не более 15 МОм Напряжение между корпусом ? контактом 2500 В переменного тока Напряжение между контактами 1500 В переменного тока Коммутируемая мощность при AC 15 1 kA

Клавишный выключатель с подсветкой желтый (4НО) 0-1


контактная схема    количество и тип клемм

                 4 плунжерные


Характеристики	Значение
Механический ресурс	100.000 операций
Электрический ресурс	10.000 операций
Рабочие температуры	мин/макс -15...+85°С
Предельная повторяемость операций	Механическая - 30 операций в мин.Электрическая - 30 операций в мин.
Рабочее напряжение	250 V AC
Рабочий ток	16 A
Состояние изоляции	10 MOм мин.(500 V DC)
Контактное сопротивление	15 мОм
Электрическая прочность диэлектрика	Между токопроводными металл. частями и землей (за 1мин.) 2500 V AC. Между металлическими частями (за 1 мин.) 1500 V AC.
Влажность	макс. 80%

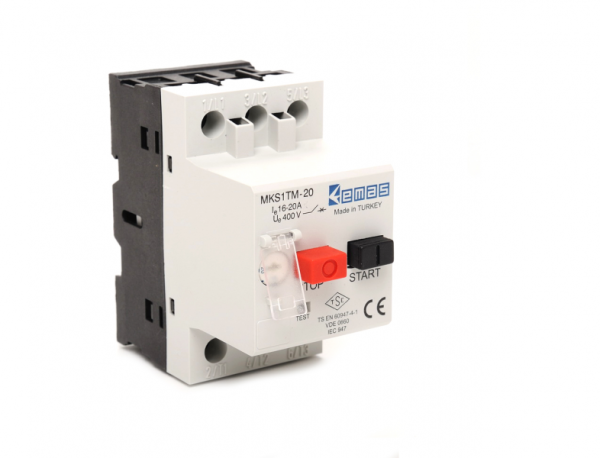

Автомат защиты двигателя МКS1TM - 20 (защита от: перегрузки (16-20А), короткого замыкания, обрыв фаз).

Защита от короткого замыкания
Тепловая защита
Температурная компенсация
Определение неработоспособности фазы
Удобство монтажа на стандартную 35 мм DIN-рейку.

Технические характеристики автоматов защиты Emas

Характеристики	Значение
Механический ресурс	100.000 операций
Электрический ресурс	100.000 операций
Рабочие температуры	-5?+40 °С
Предельная повторяемость операций	30 операций в час
Рабочее напряжение	690 V AC
Рабочий ток	0.1?25 A (разбит на под-диапазоны для разных вариантов приборов)
Максимальный продолжительный ток	32 A
Сечение провода	0,75?2,5 / 0,75?4 мм?

Автомат защиты двигателя МКS1TM - 2,5 (защита от: перегрузки (1,6-2,5 А), короткого замыкания, обрыв фаз).

Защита от короткого замыкания
Тепловая защита
Температурная компенсация
Определение неработоспособности фазы
Удобство монтажа на стандартную 35 мм DIN-рейку.

Технические характеристики автоматов защиты Emas

Характеристики	Значение
Механический ресурс	100.000 операций
Электрический ресурс	100.000 операций
Рабочие температуры	-5?+40 °С
Предельная повторяемость операций	30 операций в час
Рабочее напряжение	690 V AC
Рабочий ток	0.1?25 A (разбит на под-диапазоны для разных вариантов приборов)
Максимальный продолжительный ток	32 A
Сечение провода	0,75?2,5 / 0,75?4 мм?

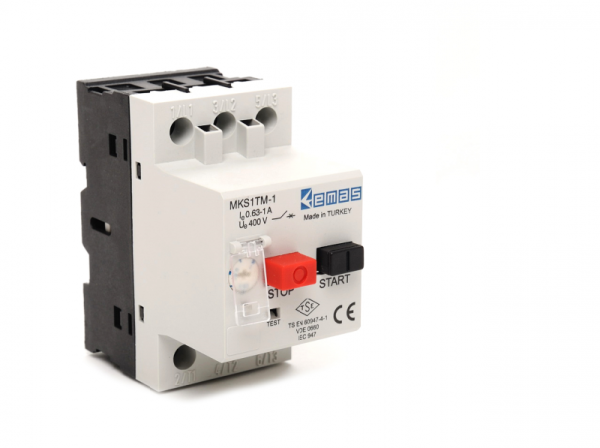

Автомат защиты двигателя МКS1TM - 1 (защита от: перегрузки (0.63-1 А), короткого замыкания, обрыв фаз).

Защита от короткого замыкания
Тепловая защита
Температурная компенсация
Определение неработоспособности фазы
Удобство монтажа на стандартную 35 мм DIN-рейку.

Технические характеристики автоматов защиты Emas

Характеристики	Значение
Механический ресурс	100.000 операций
Электрический ресурс	100.000 операций
Рабочие температуры	-5?+40 °С
Предельная повторяемость операций	30 операций в час
Рабочее напряжение	690 V AC
Рабочий ток	0.1?25 A (разбит на под-диапазоны для разных вариантов приборов)
Максимальный продолжительный ток	32 A
Сечение провода	0,75?2,5 / 0,75?4 мм?

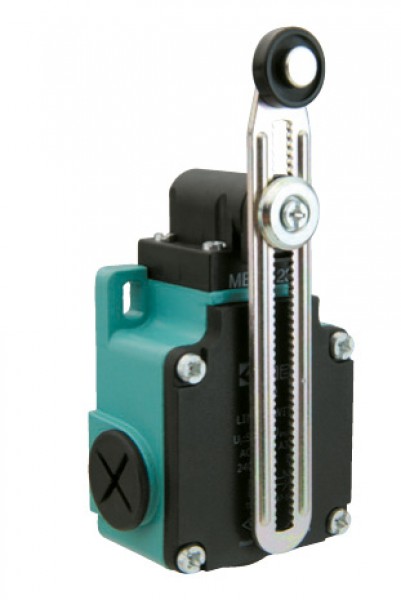

Выключатель концевой быстрого переключения угловой 2-направленный с пластмассовой консолью и роликом O18мм на регулируемом рычаге (1НО+1НЗ)

Характеристики	Значение
Механический ресурс	10.000.000 операций
Электрический месурс	1.000.000 операций
Рабочая температура	-5?+40 °C
Класс защиты	IP 64
Предельная повторяемость операций	6000 операций в час
Рабочее напряжение	240 В AC
Рабочий ток	3 А AC
Максимальное напряжение	250 В AC
Электрическая прочность диэлектрика	2500 V AC (за 1 минуту)
Область применения	АС15
Сопротивление изоляции	100 M? (500 В DC)
