EMAS

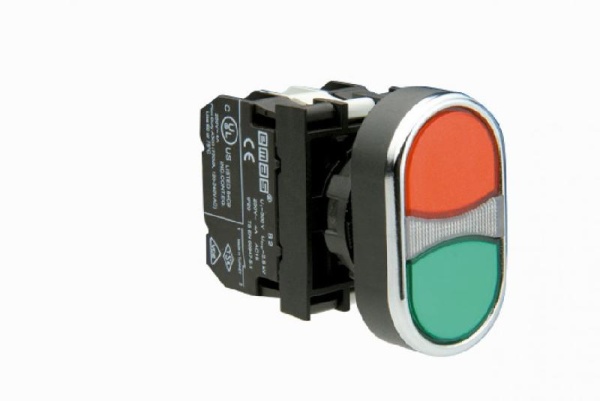

Кнопка нажимная сдвоенная красно-зеленая с подсветкой НЕОН (1НО+1НЗ).



Характеристики	Значение
Механический ресурс	500 000 операций
Электрический ресурс	100 000 операций
Рабочие температуры	мин./макс. -5/+40 °C
Класс защиты	IP 50
Предельная повторяемость операций	без нагрузки: 3000 операций в час полная нагрузка: 1200 операций в час
Номинальное напряжение	250 V AC
Номинальный ток	4 А
Коммутируемая мощность	1000 VА
Сопротивление изоляции	10 MОм (мин. 500 V DC)
Сечение провода	1,5 - 2,5 мм?

Особенности кнопок O 22

• Улучшены функциональные требования и упрощен монтаж кнопок, переключателей
• Последовательно соединяемые, по принципу конструктора, корпус и контактные блоки
• Надежные контактные блоки кнопок и переключателей в огнеупорном корпусе V0 PA6
• Световая индикация состояния
• Прочная кнопка из поликарбоната
• Защищенные контакты кабельных вводов, обеспечивающие повышенную безопасность
• Минимальный нагрев, максимальный срок службы с защитой светодиодов
• Значки и наклейки с метками

Габаритные размеры сдвоенных кнопок серии B, мм

Выключатель концевой быстрого переключения линейный 3-х направленный с пластмассовой консолью и стальным плунжером и роликок Ф13мм (1НО+1НЗ)

Компактное исполнение
Призматический корпус устойчив к внешней нагрузке
Легкое подключение с помощью встроенного кабеля
Безопасность гарантируется линией заземления
Водостойкость

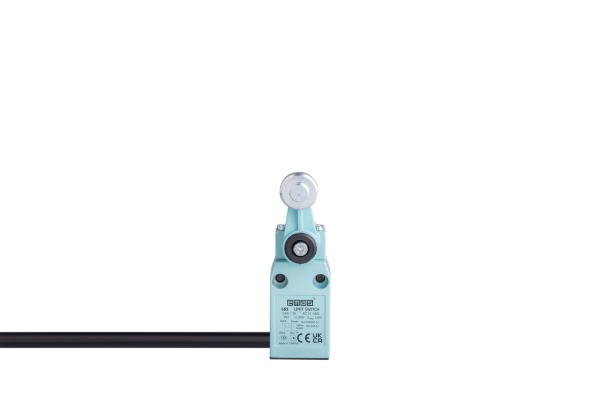

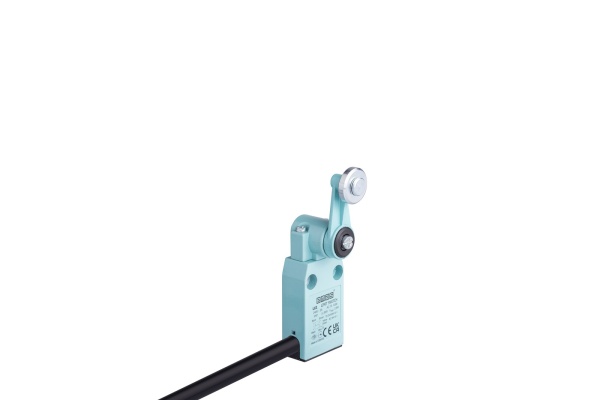

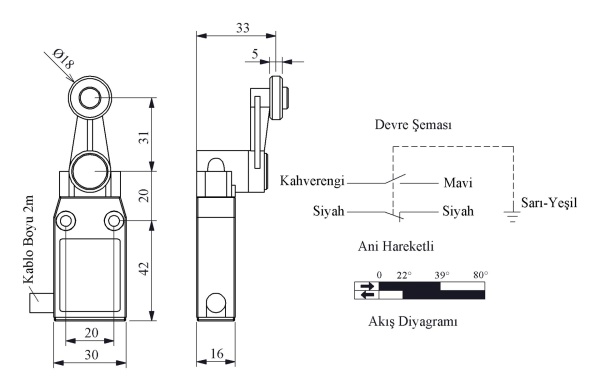

Выключатель концевой быстрого переключения угловой 2-х направленный с пластмассовой консолью и стальным роликом Ф18мм (1НО+1НЗ)

Компактное исполнение
Призматический корпус устойчив к внешней нагрузке
Легкое подключение с помощью встроенного кабеля
Безопасность гарантируется линией заземления
Водостойкость

CP101DJ21 Переключатель "Джойстик" на 2 направления без фикс. (2НО).


Механический ресурс 500 000 операций
Электрический ресурс 100 000 операций
Рабочие температуры мин./макс. -5?+40 °C
Класс защиты IP 65
Предельная повторяемость операций без нагрузки: 3000 операций в час
полная нагрузка: 1200 операций в час
Номинальное напряжение 250 V AC
Номинальный ток 4 А
Коммутируемая мощность 1000 VА
Сопротивление изоляции 10 MОм (мин. 500 V DC)
Сечение провода 1,5?2,5 мм?

Переключатель 2-0-1 без фиксации (2НО) Номинальное Напряжение 240В переменного тока Номинальный ток 1.5 A Переменного тока Номинальное напряжение изоляции 250 V Номинальное импульсное напряжение 2,5 kV Категория защиты IP20 Уровень загрязнения 3 Механическая стойкость 500 000 Электрическая стойкость 100 000 Рабочая температура -5 / + 40 ° C Номинальное сопротивление изоляции Не менее 10МОм (500В постоянного тока) Диапазон использования АС15 Стандарты IEC 947 / EN60947-5-1 Диэлектрическое сопротивление между корпусом и контактом - 2000В переменного тока; открытый контакт - 1500В переменного тока Соединительный кабель Faston 2.8x0.5 Сопротивление контактов Не более 15 МОм Напряжение между корпусом ? контактом 2500 В переменного тока Напряжение между контактами 1500 В переменного тока Коммутируемая мощность при AC 15 1 kA

Промышленный разъем с 4-х рол. фиксатором,со штепселем, монтаж на панель (24 полюса, ввод нижний, мама, металл, 16А)

Количество выводов	4P+E	10, 16, 24, 32(2?16), 48(2?24) + PE
Механическая стойкость	Не менее 500	Не менее 500
Рабочая температура	-40 / +125 °C	-40 / +125 °C
Электротехнические данные  (согласно DIN EN 61984)	10 A, 250 В, 6 кВ, 3	16 А, 400 В, 6 кВ, 3
Номинальное напряжение, Ue	250 В	400 В
Номинальный ток, Ie	10 A	16 A
Степень искажений	3	3
Номин. импульсное выдерж. напряжение, Uimp	6 кВ	6 кВ
Сопротивление изоляции	Не менее 10 МОм	Не менее 10 МОм
Воспламеняемость (согласно UL94)	V0	V0
Стандарт
