EMAS

EB004CP00 Розетка, 4 полюса, 10А

Промышленный разъем со штепселем монтаж на кабель (48 полюсов, папа, ввод с боку PG29, металл, 16А)

Количество выводов	4P+E	10, 16, 24, 32(2?16), 48(2?24) + PE
Механическая стойкость	Не менее 500	Не менее 500
Рабочая температура	-40 / +125 °C	-40 / +125 °C
Электротехнические данные  (согласно DIN EN 61984)	10 A, 250 В, 6 кВ, 3	16 А, 400 В, 6 кВ, 3
Номинальное напряжение, Ue	250 В	400 В
Номинальный ток, Ie	10 A	16 A
Степень искажений	3	3
Номин. импульсное выдерж. напряжение, Uimp	6 кВ	6 кВ
Сопротивление изоляции	Не менее 10 МОм	Не менее 10 МОм
Воспламеняемость (согласно UL94)	V0	V0
Стандарт

---

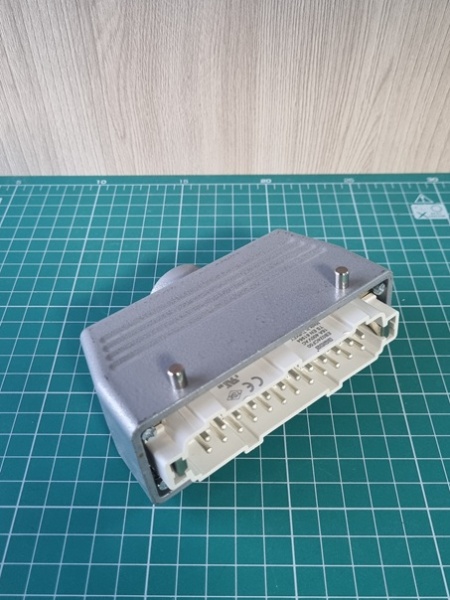

Промышленный разъем со штепселем монтаж на кабель (24 полюса, папа, ввод сверху PG21, металл, 16А)

Количество выводов	4P+E	10, 16, 24, 32(2?16), 48(2?24) + PE
Механическая стойкость	Не менее 500	Не менее 500
Рабочая температура	-40 / +125 °C	-40 / +125 °C
Электротехнические данные  (согласно DIN EN 61984)	10 A, 250 В, 6 кВ, 3	16 А, 400 В, 6 кВ, 3
Номинальное напряжение, Ue	250 В	400 В
Номинальный ток, Ie	10 A	16 A
Степень искажений	3	3
Номин. импульсное выдерж. напряжение, Uimp	6 кВ	6 кВ
Сопротивление изоляции	Не менее 10 МОм	Не менее 10 МОм
Воспламеняемость (согласно UL94)	V0	V0
Стандарт

Переключатель 0-1 с фикс. 1НО IP65 металл Механический ресурс 500 000 операций Электрический ресурс 100 000 операций Рабочие температуры -5 ? +40 °C Класс защиты IP 65 (защита от проникновения пыли, защита от льющихся под давлением струй) Предельная частота нажатий без нагрузки: 3000 операций в час полная нагрузка 1200 операций в час Номинальное напряжение ? 230 В Номинальный ток 4 А Коммутируемая мощность 2,5 кВ Сопротивление изоляции 10 МОм мин. (=500 В) Сечение провода 1,5?2,5 мм2

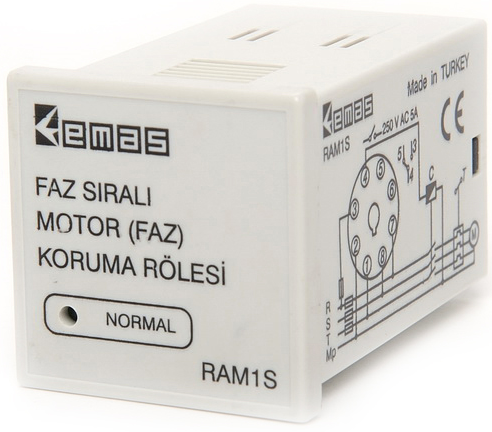

Механический ресурс 1.000.000 операций
Электрический ресурс 100.000 операций
Рабочие температуры -5?+40 °С
Класс защиты IP 30
Рабочее напряжение 3?380 V AC
Рабочий ток 5 A
Максимальная коммутируемая мощность 1250 VA
Рабочая частота 50-60 Hz
Максимальная потребляемая мощность 2 Bт
Диапазон напряжений 85?100 % от номинального
Материал контактов AgNi
Количество контактов 1CO

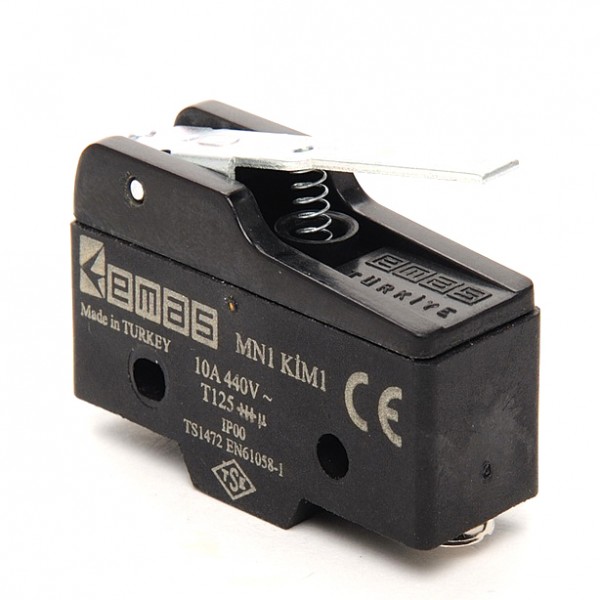

Мини-выключатель с коротким рычажком.

Механическая стойкость	: не менее 500 000 операций
Электрическая стойкость	: не менее 100 000 операций
Рабочая температура	: T125
Максимальная частота включений	: 60 механических операций в минуту, 30 электрических операций в минуту
Номинальное напряжение, Ue	: 440 В перем. тока
Номинальный ток, Ie	: 10 А
Сопротивление изоляции	: не менее 10 МОм (500 В пост. тока)
Сопротивление контактов	: не более 15 МОм
Диэлектрическое сопротивление	: 1500 В перем. тока (1 минута)
Влажность	: не более 80%
Стандарты	: TS 1472 EN 61058-1



Кнопка с ключом, 3 положения (2-0-1),с фиксацией

Особенности переключателей O 22

• Максимальная функциональность и легкий монтаж
• Сборка осуществляется по принципу Lego
• Возможность присоединения блок-контакта подсветки
• Пластмассовые части изготовлены из поликарбоната
• Удобное и безопасное подключение кабеля
• Применение универсальных держателей и стандартных табличек с надписями
• Возможно любое положение при установке.

Переключатели управляемые ключом

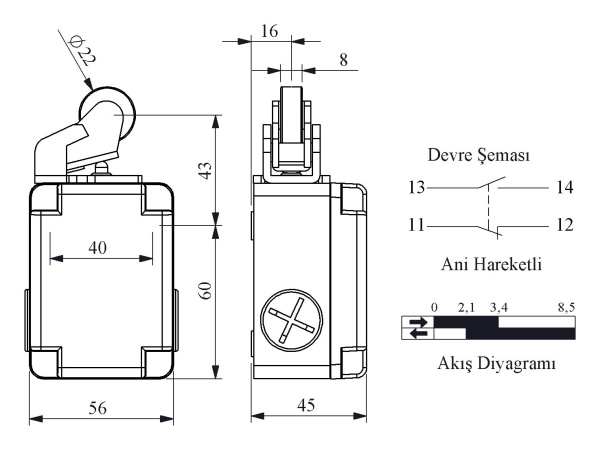

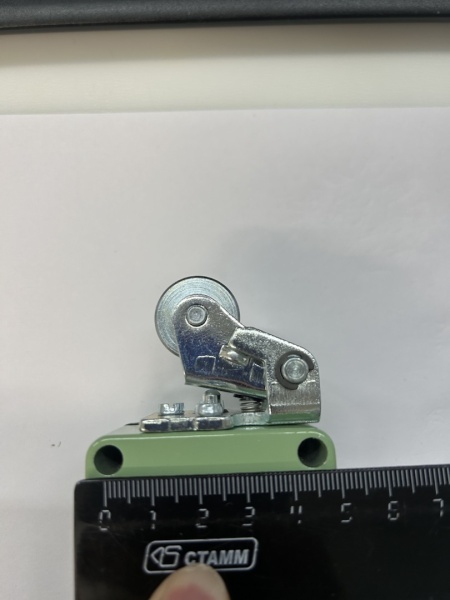

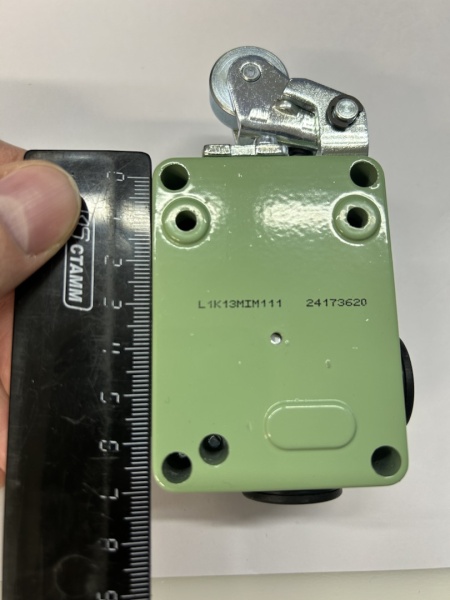

Выключатель концевой быстрого переключения угловой 1-но направленный со стальной консолью и стальным роликом O22мм (1НО+1НЗ)

Характеристики	Значение
Механический ресурс	10.000.000 операций
Электрический ресурс	100.000 операций
Рабочие температуры	-5?+40 °С
Класс защиты	IP 65
Предельная повторяемость операций	6000 операций в час
Рабочее напряжение	220 V AC
Рабочий ток	3 A AC
Сопротивление изоляции	100 Moм (500 V DC)
Область применения	AC11
Электрическая прочность диэлектрика	2500 V AC (за 1 минуту)
Тип контакта	1 H3 + 1 HO 2 полюса (быстрое срабатывание)

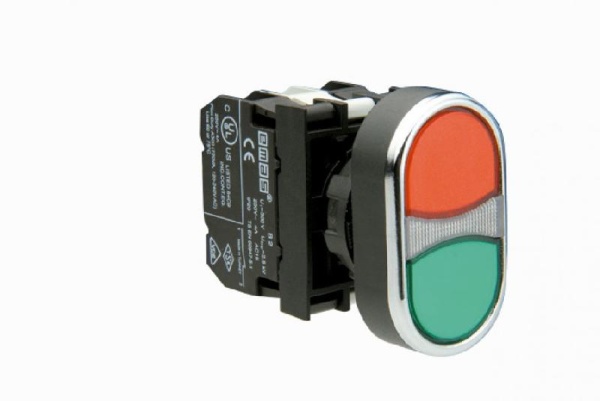

Кнопка нажимная сдвоенная красно-зеленая с подсветкой НЕОН (1НО+1НЗ).



Характеристики	Значение
Механический ресурс	500 000 операций
Электрический ресурс	100 000 операций
Рабочие температуры	мин./макс. -5/+40 °C
Класс защиты	IP 50
Предельная повторяемость операций	без нагрузки: 3000 операций в час полная нагрузка: 1200 операций в час
Номинальное напряжение	250 V AC
Номинальный ток	4 А
Коммутируемая мощность	1000 VА
Сопротивление изоляции	10 MОм (мин. 500 V DC)
Сечение провода	1,5 - 2,5 мм?

Особенности кнопок O 22

• Улучшены функциональные требования и упрощен монтаж кнопок, переключателей
• Последовательно соединяемые, по принципу конструктора, корпус и контактные блоки
• Надежные контактные блоки кнопок и переключателей в огнеупорном корпусе V0 PA6
• Световая индикация состояния
• Прочная кнопка из поликарбоната
• Защищенные контакты кабельных вводов, обеспечивающие повышенную безопасность
• Минимальный нагрев, максимальный срок службы с защитой светодиодов
• Значки и наклейки с метками

Габаритные размеры сдвоенных кнопок серии B, мм
