Артикул:
LXM32MD18M2

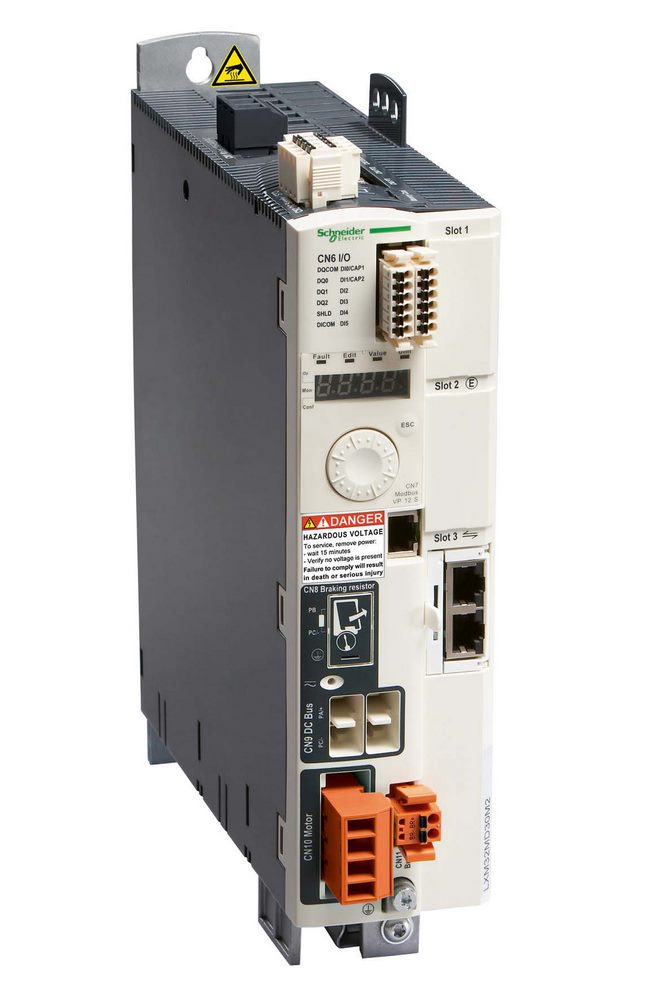

Сервопривод LXM32 модульный 18A переходный ток. серия продукта: Lexium 32
- тип устройства или его аксессуаров: сервопривод управления перемещением
- краткое название устройства: LXM32M
- форма привода : блок
-однофазный
- [Us] номинальное 100.120 В ( - 15.10 %), 200.240 В ( - 15.10 %)
- пределы напряжения питания: 85.132 В, 170.264 В
47,5.63 Гц
- фильтр помех: встроенный
- Непрерывная мощность: 500 Вт при 115 В, 3300 Вт при 400 В
- номинальная мощность: 1.8 кВт при 400 В (f = 8 кГц), 0.5 кВт при 115 В (f = 8 кГц)
- линейный ток: 6 А, THDI из 98 % при 480 В, С внешним дросселем на линии от 1 мГн, 8.5 А, THDI из 147 % при 115 В, Без дросселя на линии, 7.2 А, THDI из 88 % при 380 В, С внешним дросселем на линии от 1 мГн, 6.2 А, THDI из 159 % при 380 В, Без дросселя на линии.
Преимущества: Ориентация на совершенство характеристик. Семейство сервоприводов Lexium содержит три модели сервопреобразователей, которые могут быть подключены к двум типам серводвигателей, а также все необходимое для эффективной работы дополнительное оборудование и принадлежности. Комбинация сервопреобразователя и серводвигателя представляет собой оптимальное сочетание функциональных возможностей, производительности и стоимости.
Применения: Упаковочные машины, Конвейеры, Текстильная промышленность, Типографские машины, Этикеточные машины.
Галерея
1/5
—
Габариты
Ширина
68 мм
Высота
270 мм
Глубина
237 мм
Характеристики
Страна производства
Индонезия
Выходное напряжение
<= напряжение питания
Номинальная мощность
0.5 кВт в 115 В 8 кГц<br>1 кВт в 230 В 8 кГц
Номинальное напряжение питания [us]
100...120 V - 15...10 %<br>200...240 В - 15...10 %
Тип сигнала управления
servo motor encoder feedback<br>pulse train output (PTO) RS422 <500 кГц <100 м<br>pulse/dir (P/D), A/B, CW/CCW 5 В, 24 В канал (открытый коллектор) <10 кГц <1 м<br>pulse/dir (P/D), A/B, CW/CCW 5 В, 24 В канал (двухтактный выход) <200 кГц <10 м<br>pulse/dir (P/D), A/B, CW/CCW RS422 <1000 кГц <100 м
Время срабатывания
<= 5 ms дополнение STO_A, дополнение STO_B
Число фаз
однофазный
Рабочее положение
вертикальный +/- 10 градусов
Частота сети питания
50/60 Гц - 5...5 %
Тип дискретного выхода
логический выход(ы) (DO)24 В Пост. ток
Напряжение дискретного выхода
<= 30 В Пост. ток
Напряжение дискретного входа
24 V пост. тока для захват<br>24 V пост. тока для логический<br>24 V пост. тока для безопасность
Тип дискретного входа
захват (CAP клеммы)<br>логический (DI клеммы)<br>безопасность (дополнение STO_A, дополнение STO_B клеммы)
Тип дискретных входов
положительный (дополнение STO_A, дополнение STO_B) при Состоянии 0: < 5 В при Состоянии 1: > 15 В в соответствии с EN/МЭК 61131-2 тип 1<br>положительный (DI) при Состоянии 0: > 19 В при Состоянии 1: < 9 В в соответствии с EN/МЭК 61131-2 тип 1<br>положительная или отрицательная (DI) при Состоянии 0: < 5 В при Состоянии 1: > 15 В в соответствии с EN/МЭК 61131-2 тип 1
Тип кабеля
одножильный кабель МЭК (температура: 50-50 °C) медь 90 °C XLPE/EPR
Физический интерфейс
2-проводн. многоточечн. RS485 для Modbus
Количество дискретных выходов
3
Количество дискретных входов
2 захват дискретный(е) вход(ы)<br>2 безопасность дискретный(е) вход(ы)<br>4 логический дискретный(е) вход(ы)
Тип охлаждения
встроенный вентилятор
Тип защиты
от обратной полярности: сигнал на входах<br>от короткого замыкания: сигнал выходов
Фильтр помех
встроен
Линейный ток
7.2 А, THDI из 88 % в 380 В, С внешним дросселем на линии 1 мГн<br>6 А, THDI из 98 % в 480 В, С внешним дросселем на линии 1 мГн<br>8.5 А, THDI из 147 % в 115 V, Без дросселя на линии<br>6.2 А, THDI из 159 % в 380 В, Без дросселя на линии
Длительность выборки
DI: 0.25 мс дискретный<br>0.25 мс
Кол-во адресов
1-247 для Modbus
Непрерывный выходной ток
6 А в 8 кГц
Рабочая высота
<= 1000 м Без ухудшения номинальных значений<br>> 1000...3000 м с условиями
Виброустойчивость
1 gn (частота= 13-150 Гц) в соответствии с EN/IEC 60068-2-6<br>1,5 мм размах (частота= 3-13 Гц) в соответствии с EN/IEC 60068-2-6
Ударопрочность
15 gn для 11 мс в соответствии с EN/IEC 60028-2-27
Характеристики окружающей среды
классы 3C1 в соответствии с МЭК 60721-3-3
Серия
Lexium 32
Код совместимости
LXM32M
Совместимость продукта
серводвигатель BMH (70 мм, 1 Двигатель стеки)<br>серводвигатель BMH (70 мм, 3 Двигатель стеки)<br>серводвигатель BSH (70 мм, 3 Двигатель стеки)<br>серводвигатель BSH (100 мм, 1 Двигатель стеки)<br>серводвигатель BMH (100 мм, 2 Двигатель стеки)<br>серводвигатель BSH (100 мм, 2 Двигатель стеки)
Вес нетто
1.9 кг
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Функция защиты
STO (безопасное выключение крутящего момента), интегрированный<br>SS1 (безопасная остановка 1), С отдельной предохранительной плате eSM<br>SS1 (безопасная остановка 2), С отдельной предохранительной плате eSM<br>SLS (безопасная ограниченная скорость ), С отдельной предохранительной плате eSM<br>SOS (безопасная остановка работы), С отдельной предохранительной плате eSM
Тип продукта
сервопривод управления перемещением
Электрическое соединение
зажим, зажимная способность: 3 мм², AWG 12 (PA/+, PBI, PBe)<br>зажим, зажимная способность: 5 мм², AWG 10 (CN1)<br>зажим, зажимная способность: 5 мм², AWG 10 (CN10)
Фильтр электромагнитной совместимости
Тип 021
Интерфейс связи
Последовательность импульсов<br>Modbus, интегрированный<br>CANopen, С отдельной платой связи<br>CANmotion, С отдельной платой связи<br>Ethernet/IP, С отдельной платой связи<br>EtherCAT, С отдельной платой связи<br>Profibus, С отдельной платой связи<br>DeviceNet, С отдельной платой связи<br>входы / выходы, С отдельной платой связи
Число фаз сети
1
Краткое название устройства
LXM32M
Описание напряжения питания
одна фаза 115 В<br>три фазы 400 В
Момент затяжки
PA/+, PBI, PBe: 0.5-0.5 Н·м<br>CN1: 0.7-0.7 Н·м<br>CN10: 0.7-0.7 Н·м
Время дребезга контакта
<= 1 мс для дополнение STO_A, дополнение STO_B<br>2 мкс для CAP<br>0.25 мкс...1.5 мс для DI
Светодиодный индикатор состояния
напряжение сервопривода: 1 светодиод (Красный)
Стандарты
EN/IEC 61800-5-1<br>EN/IEC 61800-3
Относительная влажность
Класс 3K3 (5 - 85 %) без образования конденсата в соответствии с МЭК 60721-3-3
Рабочая температура окружающей среды
0-50 °C в соответствии с UL
Степень защиты ip
IP20 в соответствии с EN/IEC 60529<br>IP20 в соответствии с EN/IEC 61800-5-1
Сертификаты
TÜV<br>UL<br>CSA
Температура окружающей среды при хранении
-25-70 °C
Степень загрязнения
2 в соответствии с EN/IEC 61800-5-1
Форма привода
книжное исполнение
Пиковый выходной ток, 3 с
10 А в 115 В для 5 с
Непрерывная мощность
500 Вт в 115 В<br>3300 Вт в 230 В
Логика дискретного выхода
положительная или отрицательная (DO) в соответствии с EN/IEC 61131-2
Тормозной ток
50 мА
Время отклика на выходе
250 мкс (DO) для дискретный выход(ы)
Функция сигнализации
отображение отказов 7 сегментов
Частота переключения
8 кГц
Гальваническая развязка
между цепями питания и управления
Коэфф. падения напряжения двигателя
0.9
Ослабление поля
ложный
Непрерывный выходной ток 2
6 А
Выходной ток 3 с пиковое значение 2
10 А в 115 В
Частота переключения 2
8 кГц
Частота сети
47,5...63 Гц
Непрерывный выходной ток 3
6 А
Выходной ток 3 с пиковое значение 3
10 А в 115 В
Частота переключения 3
8 кГц
Максимальный ток утечки
30 мА
Количество входов / выходов
4 DI + 2 CI + 3 DO
Скорость передачи
9600, 19200, 38400 bps для шины длиной 40-40 м для Modbus
Категория перенапряжения
III
Пределы напряжения питания
85-132 В<br>170-264 В
Электромагнитная совместимость
Наведенные электромагнитные помехи, класс А группа 1 в соответствии с EN 55011<br>Наведенные электромагнитные помехи, класс A группа 2 в соответствии с EN 55011<br>Наведенные электромагнитные помехи, среда 2 категория C3 в соответствии с EN/IEC 61800-3<br>Наведенные электромагнитные помехи, категория C2 в соответствии с EN/IEC 61800-3<br>Наведенные электромагнитные помехи, среды 1 и 2 в соответствии с EN/IEC 61800-3<br>испытание стойкости к с электролитическому разряду, уровень 3 в соответствии с EN/IEC 61000-4-2<br>Восприимчивость к электромагнитным полям, уровень 3 в соответствии с EN/IEC 61000-4-3<br>Тест на стойкость к импульсному перенапряжению 1,2/50 мк, уровень 3 в соответствии с EN/IEC 61000-4-5<br>испытание на невосприимчивость к коммутационным поме, уровень 4 в соответствии с EN/IEC 61000-4-4<br>излучаемые электромагнитные помехи, класс A группа 2 в соответствии с EN 55011<br>излучаемые электромагнитные помехи, категория C3 в соответствии с EN/IEC 61800-3
Уровень безопасности
SIL 3 в соответствии с EN/IEC 61508<br>PL = e в соответствии с ISO 13849-1
Тип разъема
RJ45 (с маркировкой CN7) для Modbus
Маркировка
CE
