Артикул:
LXM32AU60N4

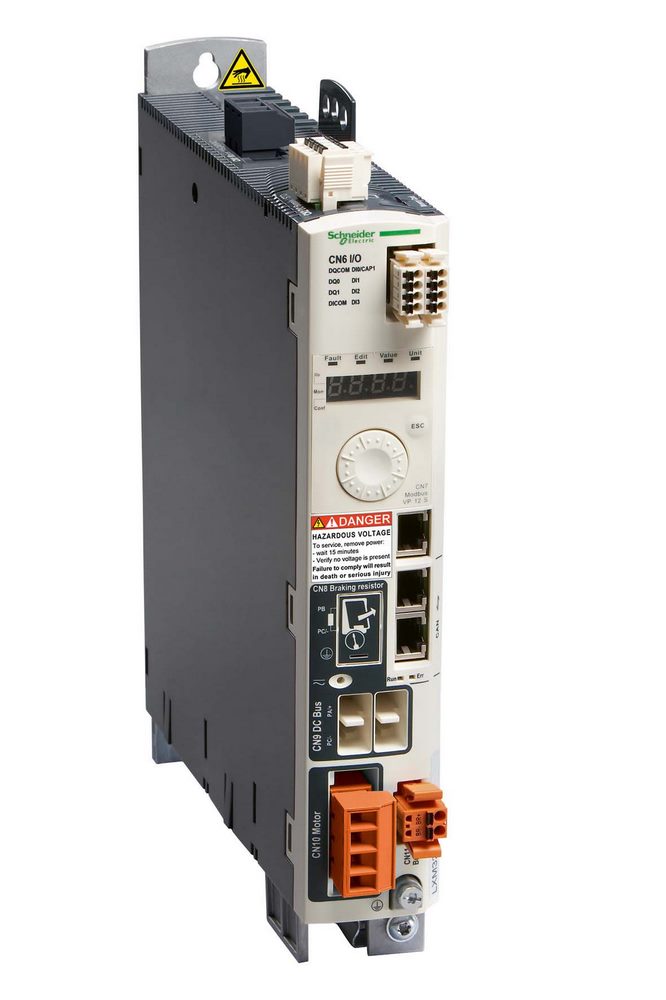

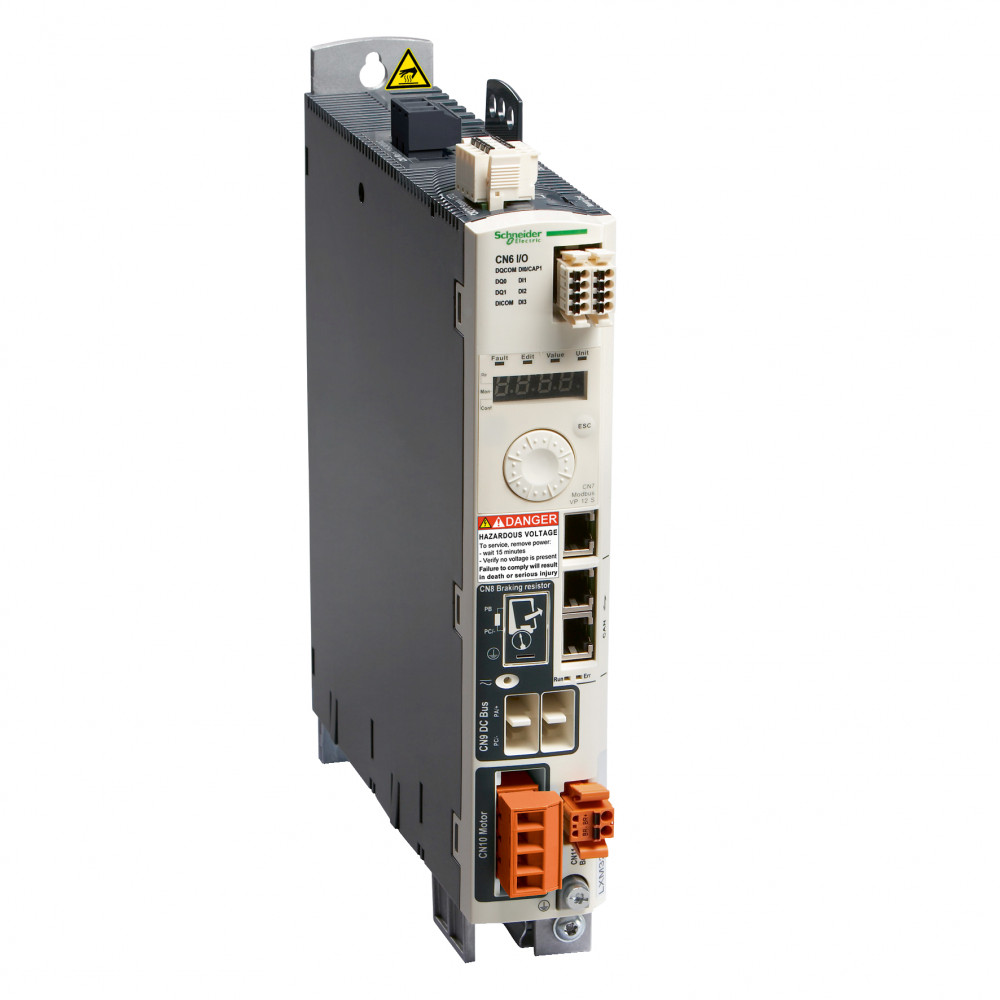

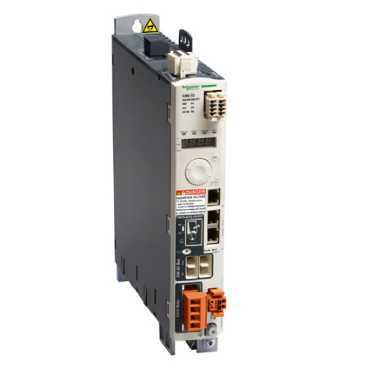

Сервопривод LXM32A CAN RJ45 6A ПЕР. серия продукта: Lexium 32
- тип устройства или его аксессуаров: сервопривод управления перемещением
- краткое название устройства: LXM32A
- форма привода : блок
-трехфазный
- [Us] номинальное 200.240 В ( - 15.10 %), 380.480 В ( - 15.10 %)
- пределы напряжения питания: 170.264 В, 323.528 В
47,5.63 Гц
- фильтр помех: встроенный
- Непрерывная мощность: 800 Вт при 400 В, 400 Вт при 230 В
- номинальная мощность: 0.35 кВт при 230 В (f = 8 кГц), 0.4 кВт при 400 В (f = 8 кГц)
- линейный ток: 1,2 A, THDI из 201 % при 480 В, Без дросселя на линии, 1.6 А, THDI из 116 % при 480 В, С внешним дросселем на линии от 2 мГн, 1.8 А, THDI из 187 % при 380 В, Без дросселя на линии, 1.9 А, THDI из 106 % при 380 В, С внешним дросселем на линии от 2 мГн.
Преимущества: Ориентация на совершенство характеристик. Семейство сервоприводов Lexium содержит три модели сервопреобразователей, которые могут быть подключены к двум типам серводвигателей, а также все необходимое для эффективной работы дополнительное оборудование и принадлежности. Комбинация сервопреобразователя и серводвигателя представляет собой оптимальное сочетание функциональных возможностей, производительности и стоимости.
Применения: Упаковочные машины, Конвейеры, Текстильная промышленность, Типографские машины, Этикеточные машины.
Галерея
1/5
—
Габариты
Ширина
48 мм
Высота
270 мм
Глубина
237 мм
Характеристики
Страна производства
Индонезия
Выходное напряжение
<= напряжение питания
Номинальная мощность
0.35 кВт в 230 В 8 кГц<br>0.4 кВт в 400 В 8 кГц
Номинальное напряжение питания [us]
200...240 V - 15...10 %<br>380...480 В - 15...10 %
Тип сигнала управления
servo motor encoder feedback
Время срабатывания
<= 5 ms дополнение STO_A, дополнение STO_B
Число фаз
трехфазный
Рабочее положение
вертикальный +/- 10 градусов
Частота сети питания
50/60 Hz - 5...5 %
Тип дискретного выхода
логический выход(ы) (DO)24 В пост. ток
Напряжение дискретного выхода
<= 30 В пост. ток
Напряжение дискретного входа
24 V пост. Тока для захват<br>24 V пост. Тока для логический<br>24 V пост. Тока для безопасность
Тип дискретного входа
захват (CAP клеммы)<br>логический (DI клеммы)<br>безопасность (дополнение STO_A, дополнение STO_B клеммы)
Тип дискретных входов
положительный (дополнение STO_A, дополнение STO_B) при Состоянии 0: < 5 В при Состоянии 1: > 15 В в соответствии с EN/МЭК 61131-2 тип 1<br>положительный (DI) при Состоянии 0: > 19 В при Состоянии 1: < 9 В в соответствии с EN/МЭК 61131-2 тип 1<br>положительная или отрицательная (DI) при Состоянии 0: < 5 В при Состоянии 1: > 15 В в соответствии с EN/МЭК 61131-2 тип 1
Тип кабеля
одножильный кабель МЭК (температура: 50-50 °C) медь 90 °C XLPE/EPR
Физический интерфейс
2-проводн. многоточечн. RS485 для Modbus
Служба обмена данными
1 receive SDO для CANmotion<br>1 transmit SDO для CANmotion<br>2 PDOs conforming to DSP 402 для CANmotion<br>2 SDO прием для CANopen<br>2 SDO передача для CANopen<br>4 configurable mapping PDOs для CANopen<br>CANopen dvc pfl drv + mtn ctrl для CANopen, CANmotion<br>disp of flts on intd disp term для Modbus<br>авария для CANopen, CANmotion<br>evt,time-trgd, rmty rqtd,sync для CANopen<br>node guarding, heartbeat для CANopen<br>position control mode для CANmotion<br>pos ctrl, spd,tq pfl+homing md для CANopen<br>синхронизация для CANmotion
Количество дискретных выходов
2
Количество дискретных входов
1 захват дискретный(е) вход(ы)<br>2 безопасность дискретный(е) вход(ы)<br>4 логический дискретный(е) вход(ы)
Тип охлаждения
естественная конвекция
Тип защиты
от обратной полярности: сигнал на входах<br>от короткого замыкания: сигнал выходов
Фильтр помех
встроенный
Линейный ток
1.9 А, THDI из 106 % в 380 В, С внешним дросселем на линии 2 мГн<br>1.6 А, THDI из 116 % в 480 V, С внешним дросселем на линии 2 мГн<br>1.2 А, THDI из 201 % в 480 V, Без дросселя на линии<br>1.8 А, THDI из 187 % в 380 В, Без дросселя на линии
Длительность выборки
DI: 0.25 мс дискретный
Кол-во адресов
1-127 для CANopen, CANmotion<br>1-247 для Modbus
Непрерывный выходной ток
1.5 А в 8 кГц
Рабочая высота
<= 1000 м без ухудшения номинальных значений<br>> 1000...3000 м с условиями
Виброустойчивость
1 gn (частота= 13-150 Гц) в соответствии с EN/IEC 60068-2-6<br>1,5 мм размах (частота= 3-13 Гц) в соответствии с EN/IEC 60068-2-6
Ударопрочность
15 gn для 11 мс в соответствии с EN/IEC 60028-2-27
Характеристики окружающей среды
классы 3C1 в соответствии с IEC 60721-3-3
Серия
Lexium 32
Код совместимости
LXM32A
Совместимость продукта
серводвигатель BMH (70 мм, 1 Двигатель стеки)<br>серводвигатель BSH (55 мм, 3 Двигатель стеки)<br>серводвигатель BSH (55 мм, 1 Двигатель стеки)<br>серводвигатель BSH (55 мм, 2 Двигатель стеки)
Вес нетто
1.7 кг
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Функция защиты
STO (безопасное выключение крутящего момента), интегрированный
Тип продукта
сервопривод управления перемещением
Электрическое соединение
зажим, зажимная способность: 3 мм², AWG 12 (CN8)<br>зажим, зажимная способность: 5 мм², AWG 10 (CN1)<br>зажим, зажимная способность: 5 мм², AWG 10 (CN10)
Фильтр электромагнитной совместимости
Тип 022
Способ доступа
ведомый
Интерфейс связи
CANmotion, интегрированный<br>CANopen, интегрированный<br>Modbus, интегрированный<br>CANopen, CANmotion
Число фаз сети
3
Краткое название устройства
LXM32A
Описание напряжения питания
три фазы 230 В<br>три фазы 400 В
Момент затяжки
CN8: 0.5-0.5 Н-м<br>CN1: 0.7-0.7 Н-м<br>CN10: 0.7-0.7 Н-м
Время дребезга контакта
<= 1 мс для дополнение STO_A, дополнение STO_B<br>2 мкс для CAP<br>0.25 мкс...1.5 мс для DI
Светодиодный индикатор состояния
напряжение сервопривода: 1 светодиод (красный)<br>проверка наличия обрывов в катушке: 1 светодиод<br>RUN: 1 светодиод
Стандарты
EN/IEC 61800-5-1<br>EN/IEC 61800-3
Относительная влажность
Класс 3K3 (5 - 85 %) без образования конденсата в соответствии с IEC 60721-3-3
Рабочая температура окружающей среды
0-50 °C в соответствии с UL
Степень защиты ip
IP20 в соответствии с EN/IEC 60529<br>IP20 в соответствии с EN/IEC 61800-5-1
Сертификаты
CSA<br>UL<br>RoHS<br>TÜV
Температура окружающей среды при хранении
-25-70 °C
Степень загрязнения
2 в соответствии с EN/IEC 61800-5-1
Форма привода
блок
Пиковый выходной ток, 3 с
6 А для 5 с
Непрерывная мощность
400 Вт в 230 В<br>800 Вт в 400 В
Логика дискретного выхода
положительная или отрицательная (DO) в соответствии с EN/IEC 61131-2
Тормозной ток
50 мА
Время отклика на выходе
250 мкс (DO) для дискретный выход(ы)
Функция сигнализации
отображение отказов 7 сегментов
Частота переключения
8 кГц
Гальваническая развязка
между цепями питания и управления
Коэфф. падения напряжения двигателя
0.95
Ослабление поля
ложный
Непрерывный выходной ток 2
1.5 А
Выходной ток 3 с пиковое значение 2
6 А
Частота переключения 2
8 кГц
Частота сети
47,5...63 Гц
Непрерывный выходной ток 3
1.5 А
Выходной ток 3 с пиковое значение 3
6 А
Частота переключения 3
8 кГц
К-во входов / выходов
4 DI + 1 CI + 2 DO
Скорость передачи
1 Mbps для шины длиной 4-4 м для CANopen, CANmotion<br>125 kbps для шины длиной 500-500 м для CANopen, CANmotion<br>250 kbps для шины длиной 250-250 м для CANopen, CANmotion<br>50 kbps для шины длиной 1000-1000 м для CANopen, CANmotion<br>500 kbps для шины длиной 100-100 м для CANopen, CANmotion<br>9600, 19200, 38400 bps для шины длиной 40-40 м для Modbus
Категория перенапряжения
III
Пределы напряжения питания
170-264 В<br>323-528 В
Maximum leakage current
30 мА
Электромагнитная совместимость
наведенные электромагнитные помехи, класс А группа 1 в соответствии с EN 55011<br>наведенные электромагнитные помехи, класс A группа 2 в соответствии с EN 55011<br>наведенные электромагнитные помехи, среда 2 категория C3 в соответствии с EN/IEC 61800-3<br>наведенные электромагнитные помехи, категория C2 в соответствии с EN/IEC 61800-3<br>наведенные электромагнитные помехи, среды 1 и 2 в соответствии с EN/IEC 61800-3<br>испытание стойкости к с электролитическому разряду, уровень 3 в соответствии с EN/IEC 61000-4-2<br>восприимчивость к электромагнитным полям, уровень 3 в соответствии с EN/IEC 61000-4-3<br>тест на стойкость к импульсному перенапряжению 1,2/50 мкс, уровень 3 в соответствии с EN/IEC 61000-4-5<br>испытание на невосприимчивость к коммутационным помехам/коротким пакетам, уровень 4 в соответствии с EN/IEC 61000-4-4<br>излучаемые электромагнитные помехи, класс A группа 2 в соответствии с EN 55011<br>излучаемые электромагнитные помехи, категория C3 в соответствии с EN/IEC 61800-3
Уровень безопасности
SIL 3 в соответствии с EN/IEC 61508<br>PL = e в соответствии с ISO 13849-1
Тип разъема
RJ45 (с маркировкой CN4 или CN5) для CANmotion<br>RJ45 (с маркировкой CN4 или CN5) для CANopen<br>RJ45 (с маркировкой CN7) для Modbus
Маркировка
CE
