Артикул:
BCH2MM0613CF6C

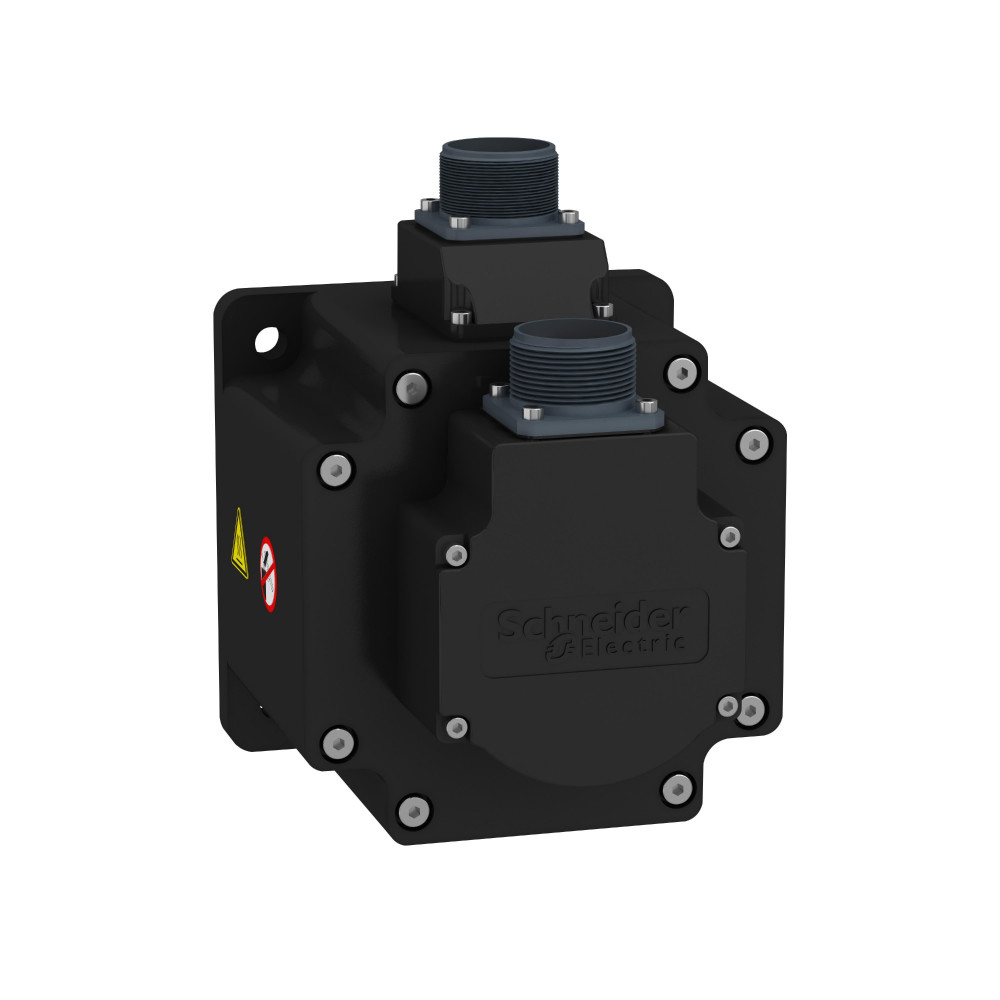

Серводвигатель BCH2MM0613CF6C. совместимость серий продукта: Lexium 28
- тип устройства или его аксессуаров: серводвигатель
- краткое название устройства: BCH2.
Галерея
1/2
—
Габариты
Ширина
183 мм
Характеристики
Страна производства
Китай
Непрерывный крутящий момент
5.73 Н-м для LXM26D в 4.5 А, 220 В, однофазный<br>5.73 Н-м для LXM26D в 4.5 А, 220 В, трехфазный<br>5.73 Н-м для LXM28... в 4.5 А, 220 В, однофазный<br>5.73 Н-м для LXM28... в 4.5 А, 220 В, трехфазный<br>5.73 Н-м для LXM28... в 9 А, 110 В, однофазный
Пиковый пусковой момент
17.19 Н-м для LXM26D в 4.5 А, 220 В, однофазный<br>17.19 Н-м для LXM26D в 4.5 А, 220 В, трехфазный<br>17.19 Н-м для LXM28... в 4.5 А, 220 В, однофазный<br>17.19 Н-м для LXM28... в 4.5 А, 220 В, трехфазный<br>17.19 Н-м для LXM28... в 9 А, 110 В, однофазный
Номинальный вращательный момент
5.73 Н-м для LXM26D в 4.5 А, 220 В, однофазный<br>5.73 Н-м для LXM26D в 4.5 А, 220 В, трехфазный<br>5.73 Н-м для LXM28... в 4.5 А, 220 В, однофазный<br>5.73 Н-м для LXM28... в 4.5 А, 220 В, трехфазный<br>5.73 Н-м для LXM28... в 9 А, 110 В, однофазный
Номинальная скорость
1000 об/мин. для LXM26D в 4.5 А, 220 В, однофазный<br>1000 об/мин. для LXM26D в 4.5 А, 220 В, трехфазный<br>1000 об/мин. для LXM28... в 4.5 А, 220 В, однофазный<br>1000 об/мин. для LXM28... в 4.5 А, 220 В, трехфазный<br>1000 об/мин. для LXM28... в 9 А, 110 В, однофазный
Конец вала
с шпоночным пазом
Тормоз
с
Максимальная механическая скорость
3000 об/мин
Длительный ток при заторможенном роторе
3.77 А
Макс. ток irms
13.44 А для LXM28... в 0.6 кВт, 220 В<br>13.44 А для LXM28... в 0.6 кВт, 110 В
Диаметр вала
22 мм
Длина вала
45 мм
Тип обратной связи
20 бит однообортный датчик
Размер фланца двигателя
130 мм
Кол-во выхлопных труб двигателя:
1
Постоянный момент
1.52 Н·м/А в 20 °C
Константа противо-эдс
92 В на 1000 об/мин в 20 °C
Инерция ротора
6.91 кг·см²
Активное сопротивление статора
1.93 Ом в 20 °C
Индуктивность статора
24.9 мГн в 20 °C
Постоянная времени статора
12.9 мс в 20 °C
Максимальная радиальная сила fr
670 Н в 1000 об/мин
Максимальная осевая сила fa
200 N
Диаметр центрирующего кольца
110 мм
Глубина центрирующего кольца
8 мм
Количество монтажных отверстий
4
Диаметр монтажных отверстий
9.2 мм
Диаметр окружности монтажных отверстий
145 мм
Определение параметров
BCH2
Коэффициент 1_1
-1.87500000003E-5 Н·м/об/мин
Коэффициент 1_2
5.62440546E-19 Н·м/об/мин²
Коэффициент 1_3
-2.965143E-22 Н·м/об/мин³
Коэффициент 2_1
8.75000000000026E-6 Н·м/об/мин
Долговременная мощность
600 Вт
Коэффициент 1_4
7.11E-26 Н·м/об/мин4
Коэффициент 1_5
-7.8919E-30 Н·м/об/мин5
Коэффициент 1_6
3.2E-34 Н·м/об/мин6
Коэффициент насыщения 1
-3.8243890773E-18
Коэффициент насыщения 2
-0.0078140960163432
Число фаз
однофазный<br>трехфазный
Коэффициент насыщения 3
1.58151428E-19
Temperature copper hot
135 °C
Temperature magnet hot
100 °C
Temperature magnet rt
20 °C
Коэффициент падения напряжения двигателя
1
Ширина ключа
8 мм
Пусковой момент при заторможенном роторе
9.6 Н-м встроенный
Мощность втягивания тормоза
19.7 Вт
Тип охлаждения
естественная конвекция
Максимальный постоянный ток
4.1 А
Совместимость продукта
LXM26D сервопривод двигатель в 0.6 кВт, 220 В, однофазный<br>LXM26D сервопривод двигатель в 0.6 кВт, 220 В, трехфазный<br>LXM28... сервопривод двигатель в 0.6 кВт, 220 В, однофазный<br>LXM28... сервопривод двигатель в 0.6 кВт, 220 В, трехфазный<br>LXM28... сервопривод двигатель в 0.6 кВт, 110 В, однофазный
Вес нетто
8.2 кг
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Тип продукта
серводвигатель
Электрическое соединение
разъем MIL
Коэффициент 2_0
0 Н-м
Расстояние между буртиком вала и фланцем
8 мм
Число фаз сети
1
Краткое название устройства
BCH2
Номинальное напряжение питания
220 В
Номинальная выходная мощность
600 Вт для LXM26D в 4.5 А, 220 В, однофазный<br>600 Вт для LXM26D в 4.5 А, 220 В, трехфазный<br>600 Вт для LXM28... в 4.5 А, 220 В, однофазный<br>600 Вт для LXM28... в 4.5 А, 220 В, трехфазный<br>600 Вт для LXM28... в 9 А, 110 В, однофазный
Способ монтажа
азиатский стандартный фланец
Рабочая температура окружающей среды
0-40 °C
Степень защиты ip
IP50 IM V3<br>IP65 IM B5, IM V1
Совместимость серий продукта
Lexium 28
