Артикул:
BCH2HF0733CA5C

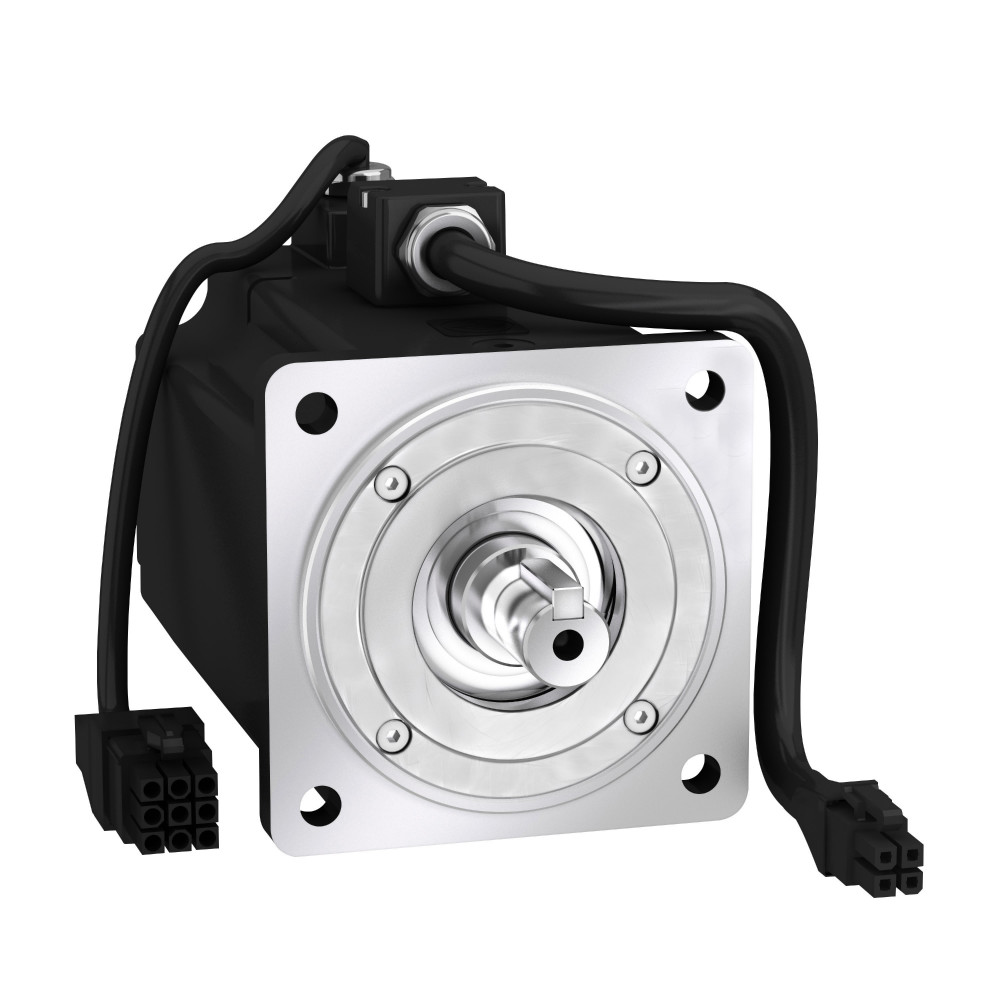

Серводвигатель BCH2HF0733CA5C. совместимость серий продукта: Lexium 28
- тип устройства или его аксессуаров: серводвигатель
- краткое название устройства: BCH2.
Галерея
1/2
—
Габариты
Вес
2.9 кг
Ширина
138 мм
Характеристики
Страна производства
Китай
Непрерывный крутящий момент
2.39 Н-м для LXM26D в 4.5 А, 220 В, однофазный<br>2.39 Н-м для LXM26D в 4.5 А, 220 В, трехфазный<br>2.39 Н-м для LXM28... в 4.5 А, 220 В, однофазный<br>2.39 Н-м для LXM28... в 4.5 А, 220 В, трехфазный<br>2.39 Н-м для LXM28... в 9 А, 110 В, однофазный
Пиковый пусковой момент
7.16 Н-м для LXM26D в 4.5 А, 220 В, однофазный<br>7.16 Н-м для LXM26D в 4.5 А, 220 В, трехфазный<br>7.16 Н-м для LXM28... в 4.5 А, 220 В, однофазный<br>7.16 Н-м для LXM28... в 4.5 А, 220 В, трехфазный<br>7.16 Н-м для LXM28... в 9 А, 110 В, однофазный
Номинальный вращательный момент
2.39 Н-м для LXM26D в 4.5 А, 220 В, однофазный<br>2.39 Н-м для LXM26D в 4.5 А, 220 В, трехфазный<br>2.39 Н-м для LXM28... в 4.5 А, 220 В, однофазный<br>2.39 Н-м для LXM28... в 4.5 А, 220 В, трехфазный<br>2.39 Н-м для LXM28... в 9 А, 110 В, однофазный
Номинальная скорость
3000 об/мин. для LXM26D в 4.5 А, 220 В, однофазный<br>3000 об/мин. для LXM26D в 4.5 А, 220 В, трехфазный<br>3000 об/мин. для LXM28... в 4.5 А, 220 В, однофазный<br>3000 об/мин. для LXM28... в 4.5 А, 220 В, трехфазный<br>3000 об/мин. для LXM28... в 9 А, 110 В, однофазный
Конец вала
с шпоночным пазом
Тормоз
без
Максимальная механическая скорость
5000 об/мин
Длительный ток при заторможенном роторе
4.01 А
Макс. ток irms
13.23 А для LXM28... в 0.75 кВт, 220 В<br>13.23 А для LXM28... в 0.75 кВт, 110 В
Диаметр вала
19 мм
Длина вала
35 мм
Тип обратной связи
20 бит однообортный датчик
Размер фланца двигателя
80 мм
Кол-во выхлопных труб двигателя:
2
Постоянный момент
0.6 Н·м/А в 20 °C
Константа противо-эдс
36 В на 1000 об/мин в 20 °C
Инерция ротора
1.54 кг·см²
Активное сопротивление статора
1.5 Ом в 20 °C
Индуктивность статора
6.1 мГн в 20 °C
Постоянная времени статора
4.07 мс в 20 °C
Максимальная радиальная сила fr
332 Н в 3000 об/мин
Максимальная осевая сила fa
115 Н
Диаметр центрирующего кольца
70 мм
Глубина центрирующего кольца
4 мм
Количество монтажных отверстий
4
Диаметр монтажных отверстий
6.6 мм
Диаметр окружности монтажных отверстий
90 мм
Определение параметров
BCH2
Коэффициент 1_1
-1.87500000003E-5 Н·м/об/мин
Коэффициент 1_2
5.62440546E-19 Н·м/об/мин²
Коэффициент 1_3
-2.965143E-22 Н·м/об/мин³
Коэффициент 2_1
8.75000000000026E-6 Н·м/об/мин
Долговременная мощность
750 Вт
Коэффициент 1_4
7.11E-26 Н·м/об/мин4
Коэффициент 1_5
-7.8919E-30 Н·м/об/мин5
Коэффициент 1_6
3.2E-34 Н·м/об/мин6
Коэффициент насыщения 1
#VALUE!
Коэффициент насыщения 2
#VALUE!
Число фаз
трехфазный<br>однофазный
Коэффициент насыщения 3
1.58151428E-19
Temperature copper hot
135 °C
Temperature magnet hot
100 °C
Temperature magnet rt
20 °C
Коэффициент падения напряжения двигателя
1
[us] номинальное напряжение питания
220 В
Ширина ключа
6 мм
Мощность втягивания тормоза
10.2 Вт
Тип охлаждения
естественная конвекция
Максимальный постоянный ток
4.29 А
Совместимость продукта
LXM26D сервопривод двигатель в 0.75 кВт, 220 В, однофазный<br>LXM26D сервопривод двигатель в 0.75 кВт, 220 В, трехфазный<br>LXM28... сервопривод двигатель в 0.75 кВт, 220 В, однофазный<br>LXM28... сервопривод двигатель в 0.75 кВт, 220 В, трехфазный<br>LXM28... сервопривод двигатель в 0.75 кВт, 110 В, однофазный
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Профиль кругооборота
N/A
Директива ec rohs
Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS)
Тип продукта
серводвигатель
Электрическое соединение
свободное
Коэффициент 2_0
0 Н-м
Weee
На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
Расстояние между буртиком вала и фланцем
4 мм
Число фаз сети
1
Краткое название устройства
BCH2
Номинальная выходная мощность
750 Вт для LXM26D в 4.5 А, 220 В, однофазный<br>750 Вт для LXM26D в 4.5 А, 220 В, трехфазный<br>750 Вт для LXM28... в 4.5 А, 220 В, однофазный<br>750 Вт для LXM28... в 4.5 А, 220 В, трехфазный<br>750 Вт для LXM28... в 9 А, 110 В, однофазный
Степень защиты ip
IP50 IM V3<br>IP65 IM B5, IM V1
Монтажная опора
азиатский стандартный фланец
Рабочая температура
-20-40 °C
Регламент reach
Содержание особо опасных веществ не превышает пороговую величину
Информация об исключениях по регламенту rohs
да
Не содержит ртути
да
Экологическая отчетнсть
ENVPEP1504002EN
Статус устойчивого продукта
Грин Премиум продукция
Регламент rohs китая
X
Не содержит особо опасных веществ согласно декларации reach
да
Совместимость серий продукта
Lexium 28
