Артикул:

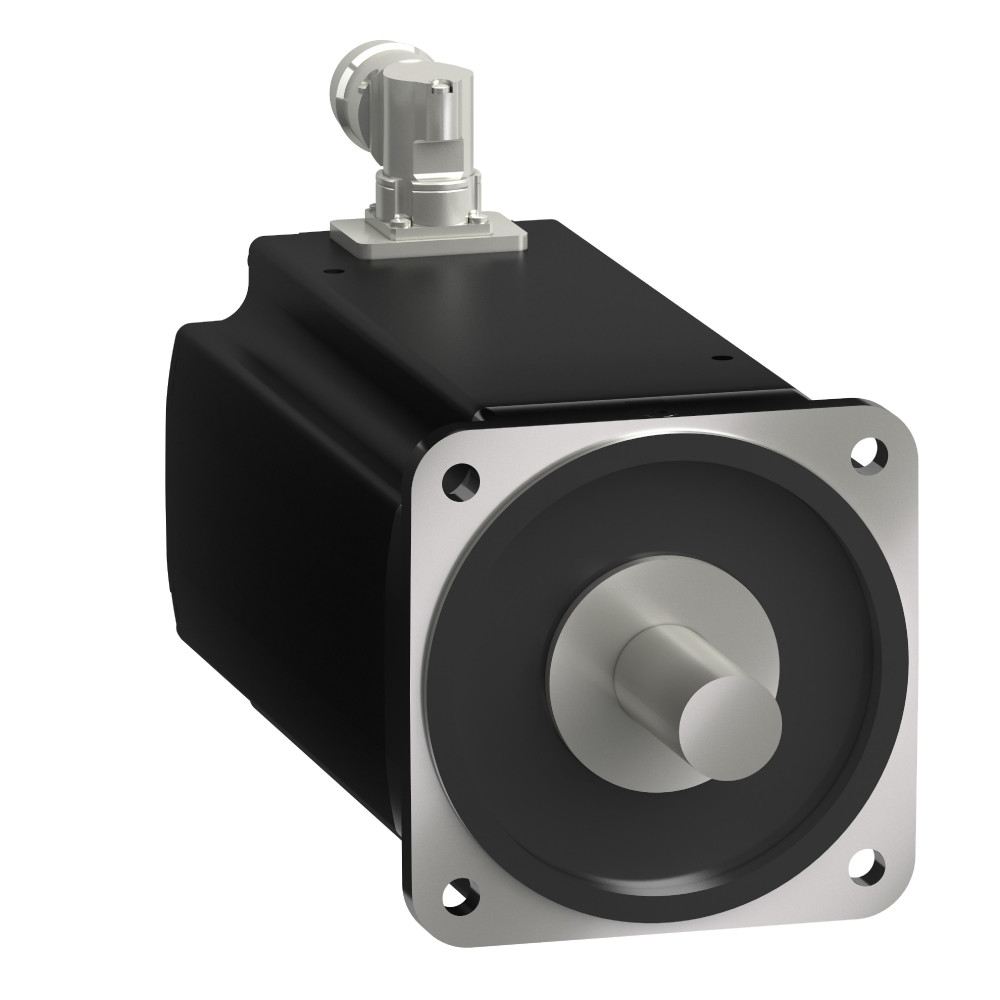

BMH1901P32A2A
Габариты
Вес
19 кг
Ширина
190 мм
Характеристики
Страна производства
Германия
Непрерывный крутящий момент
30 Н-м для LXM32.D72N4 в 24 А, 400 В, трехфазный<br>30 Н-м для LXM32.D72N4 в 24 А, 480 В, трехфазный<br>30 Н-м для LXM32MD85N4 в 32 А, 400 В, трехфазный<br>30 Н-м для LXM32MD85N4 в 32 А, 480 В, трехфазный<br>30 Н-м для LXM32MC10N4 в 40 А, 400 В, трехфазный<br>30 Н-м для LXM32MC10N4 в 40 А, 480 В, трехфазный
Пиковый пусковой момент
77.7 Н-м для LXM32.D72N4 в 24 А, 400 В, трехфазный<br>77.7 Н-м для LXM32.D72N4 в 24 А, 480 В, трехфазный<br>86.6 Н-м для LXM32MD85N4 в 32 А, 400 В, трехфазный<br>86.6 Н-м для LXM32MD85N4 в 32 А, 480 В, трехфазный<br>89.7 Н-м для LXM32MC10N4 в 40 А, 400 В, трехфазный<br>89.7 Н-м для LXM32MC10N4 в 40 А, 480 В, трехфазный
Номинальный вращательный момент
18.4 Н-м для LXM32.D72N4 в 24 А, 400 В, трехфазный<br>18.4 Н-м для LXM32.D72N4 в 24 А, 480 В, трехфазный<br>16.5 Н-м для LXM32MD85N4 в 32 А, 400 В, трехфазный<br>16.5 Н-м для LXM32MD85N4 в 32 А, 480 В, трехфазный<br>16.5 Н-м для LXM32MC10N4 в 40 А, 400 В, трехфазный<br>16.5 Н-м для LXM32MC10N4 в 40 А, 480 В, трехфазный
Номинальная скорость
2500 об/мин. для LXM32.D72N4 в 24 А, 400 В, трехфазный<br>2500 об/мин. для LXM32.D72N4 в 24 А, 480 В, трехфазный<br>3000 об/мин. для LXM32MD85N4 в 32 А, 400 В, трехфазный<br>3000 об/мин. для LXM32MD85N4 в 32 А, 480 В, трехфазный<br>3000 об/мин. для LXM32MC10N4 в 40 А, 400 В, трехфазный<br>3000 об/мин. для LXM32MC10N4 в 40 А, 480 В, трехфазный
Конец вала
с шпоночным пазом
Разрешение обратной связи по сигналу скорости
131072 точек/оборот x 4096 оборотов
Тормоз
без
Максимальная механическая скорость
4000 об/мин
Длительный ток при заторможенном роторе
23.2 А
Макс. ток irms
72 А для LXM32.D72N4
Второй вал
без конца второго вала
Диаметр вала
38 мм
Длина вала
80 мм
Тип обратной связи
Многооборотный SinCos Hiperface
Размер фланца двигателя
190 мм
Кол-во выхлопных труб двигателя:
1
Постоянный момент
1.3 Н·м/А в 120 °C
Константа противо-эдс
87.6 В на 1000 об/мин в 120 °C
Кол-во полюсов двигателя
10
Инерция ротора
67.7 кг·см²
Активное сопротивление статора
0.24 Ом в 20 °C
Индуктивность статора
5.08 мГн в 20 °C
Постоянная времени статора
21.2 мс в 20 °C
Максимальная радиальная сила fr
3730 N в 1000 об/мин
Максимальная осевая сила fa
0,2 x Fr
Диаметр центрирующего кольца
180 мм
Глубина центрирующего кольца
4 мм
Количество монтажных отверстий
4
Диаметр монтажных отверстий
14 мм
Диаметр окружности монтажных отверстий
215 мм
Определение параметров
BMH1901P
Долговременная мощность
5.24 Вт
Число фаз
трехфазный
Temperature copper hot
135 °C
Temperature magnet hot
100 °C
Temperature magnet rt
20 °C
Коэффициент падения напряжения двигателя
1
[us] номинальное напряжение питания
480 В
Ширина ключа
70 мм
Тип охлаждения
естественная конвекция
Максимальный постоянный ток
89.6 А
Совместимость продукта
LXM32.D72N4 в 400...480 В трехфазный
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Профиль кругооборота
N/A
Директива ec rohs
Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS)
Тип продукта
серводвигатель
Электрическое соединение
поворотные угловые соединители
Weee
На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
Число фаз сети
3
Краткое название устройства
BMH
Номинальная выходная мощность
4800 Вт для LXM32.D72N4 в 24 А, 400 В, трехфазный<br>4800 Вт для LXM32.D72N4 в 24 А, 480 В, трехфазный<br>5180 Вт для LXM32MD85N4 в 32 А, 400 В, трехфазный<br>5180 Вт для LXM32MD85N4 в 32 А, 480 В, трехфазный<br>5180 Вт для LXM32MC10N4 в 40 А, 400 В, трехфазный<br>5180 Вт для LXM32MC10N4 в 40 А, 480 В, трехфазный
Степень защиты ip
IP65 Стандарт<br>IP67 С комплектом IP67
Монтажная опора
фланец, соответствующий международному стандарту
Регламент reach
Содержание особо опасных веществ не превышает пороговую величину
Информация об исключениях по регламенту rohs
да
Не содержит ртути
да
Экологическая отчетнсть
ENVPEP111049EN
Статус устойчивого продукта
Грин Премиум продукция
Регламент rohs китая
X
Совместимость серий продукта
Lexium 32
