Артикул:
XB7NW3361

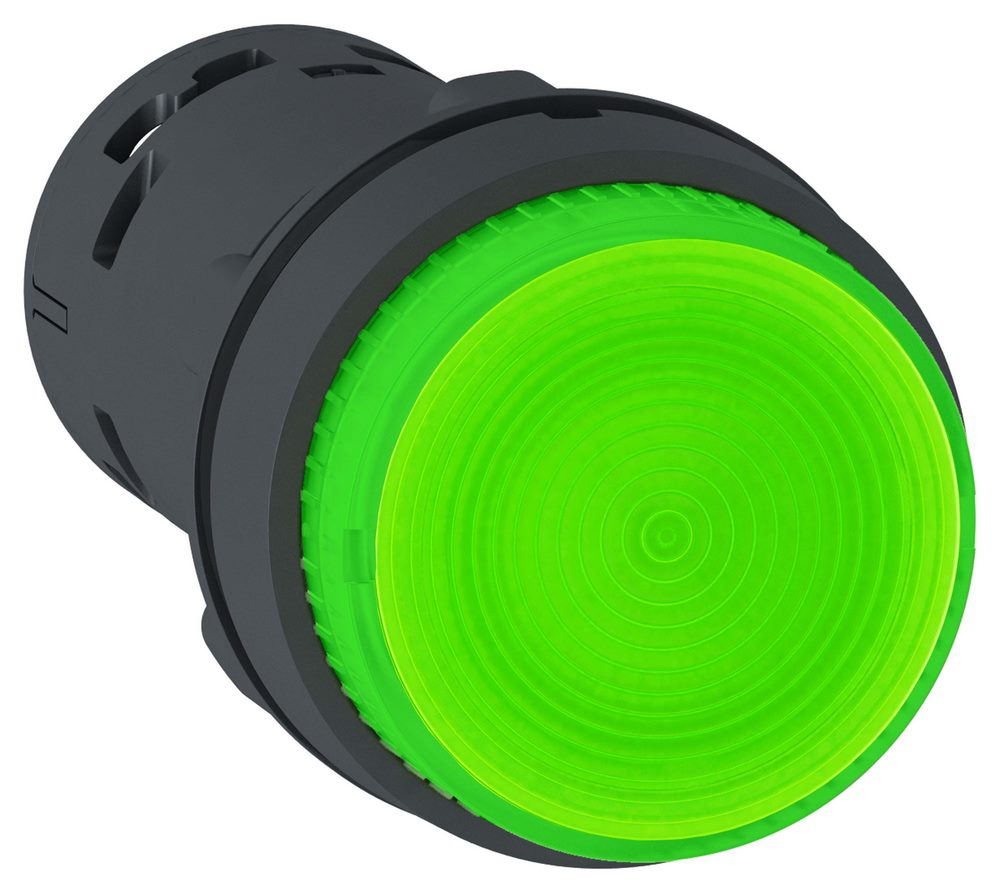

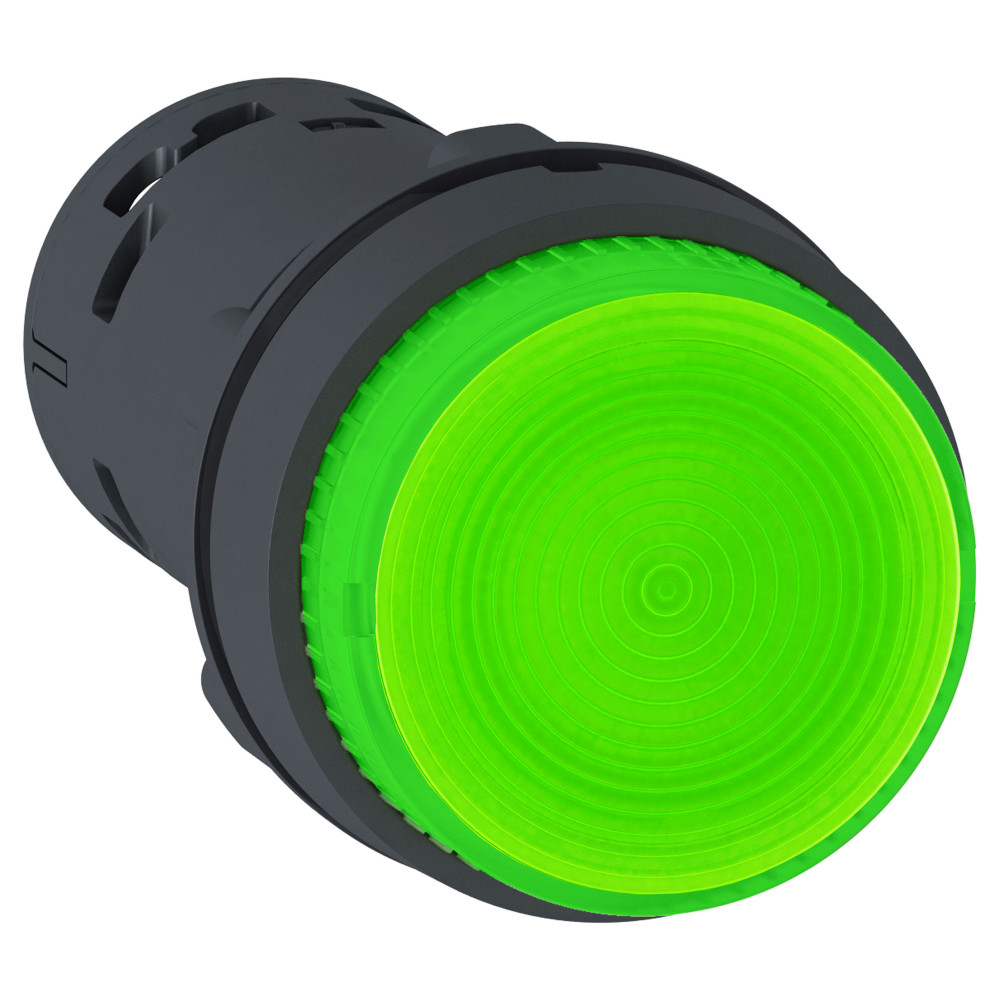

Кнопка 22 мм до 250В зеленая. серия продукта: Harmony XB7
- краткое название устройства: XB7
- монтажный диаметр: 22 мм
- источник света: накаливания (лампа не в комплекте).
Преимущества: Элементы конструкции визуально различимы с большого расстояния благодаря яркому цвету и маркировке, поэтому ошибки при первоначальном подключении и последующих операциях обслуживания сводятся к минимуму. Корпус со степенью защиты IP66 защищает данное устройство от ударных нагрузок, а также от пыли, воды и вибрации, поэтому оно идеально подходит для работы в неблагоприятных условиях окружающей среды.
Применения: в средах, где необходима хорошая устойчивость к химическим веществам и/или двойная электрическая изоляция.
Галерея
1/4
—
Габариты
Вес
0.022 кг
Ширина
29 мм
Высота
29 мм
Глубина
57.5 мм
Характеристики
Страна производства
Индонезия
Монтажный диаметр
22 мм
Фикс. центр.
>= 30 x 40 mm (Панель поддержки) металл - толщина: 1-6 мм<br>>= 30 x 40 mm (Панель поддержки) пластик - толщина: 2-6 мм
Номинальное напряжение питания [us]
230 V AC 50/60Hz пер. ток
Тип контактов
1 Н.О.
Тип рукоятки
с возвратом
Работа контактов
медленное размыкание
Класс защиты от поражения электр. током
класс II в соответствии с IEC 61140
Прямое размыкание
без
Форма головки сигнального блока
круглая
Описание зажимов iso n°1
(13-14)NO
Виброустойчивость
5 gn (частота= 2-500 Гц) в соответствии с IEC 60068-2-6
Ударопрочность
50 gn (продолжительность = 11 мс) для половина ускорения синусоидальной волны в соответствии с IEC 60068-2-27<br>30 gn (продолжительность = 18 мс) для половина ускорения синусоидальной волны в соответствии с IEC 60068-2-27
Электромагнитное излучение
класс B в соответствии с EN 55011
Монтаж устройства
крепежное отверстие - диаметр: 22.5 мм 22,3 +0,4/0 в соответствии с EN/IEC 60947-1
Код совместимости
XB7
Способ установки
крепежная гайка под головкой: 2-2.4 Н-м
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Профиль кругооборота
ENVEOLI1805012EN
Директива ec rohs
Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS)
Тип продукта
illuminated push-button
Weee
На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
Краткое название устройства
XB7
Момент затяжки
0.8-1.2 Н-м в соответствии с EN 60947-1
Соединения – клеммы
винтовой зажим, <= 2 x 1,5 мм² с кабельным наконечником в соответствии с EN/IEC 60947-1<br>винтовой зажим, 1 x 0,.34...2 x 2,5 мм² без наконечника в соответствии с EN/IEC 60947-1
Защитное исполнение
TH
Стандарты
UL 508<br>EN/IEC 60947-5-1<br>JIS C8201-5-1<br>EN/IEC 60947-1<br>CSA C22.2 № 14<br>JIS C8201-1
Степень защиты ip
IP20 в соответствии с IEC 60529 (задняя панель)<br>IP65 в соответствии с IEC 60529 (лицевая панель)
Температура окружающей среды при хранении
-40-70 °C
Серия продукта
Harmony XB7
[ui] номинальное напряжение изоляции
250 В (степень загрязнения 3) в соответствии с EN/IEC 60947-1
Параметры управляющего устройства
зеленый выступающий, без маркировки
Механическая износостойкость
300000 циклы
Электрическая надежность мэк 60947-5-4
λ <= 10exp(-6) в 17 В и 5 мА в соответствии с EN/IEC 60947-5-4
Тип сигнализации
постоянный
Электрическая износостойкость
1000000 циклы, DC-13, 0.3 А в 24 В, производительность <216000 цикл/м, коэффициент нагрузки: 0.5 в соответствии с EN/МЭК 60947-5-1 приложение С<br>1000000 циклы, AC-15, 0.03 А в 230 В, производительность <216000 цикл/м, коэффициент нагрузки: 0.5 в соответствии с EN/МЭК 60947-5-1 приложение С<br>1000000 циклы, AC-15, 0.09 А в 240 V, производительность <108000 цикл/м, коэффициент нагрузки: 0.5 в соответствии с EN/МЭК 60947-5-1 приложение С
Источник света
накаливания (лампа не в комплекте)
[up] номинальное импульсное выдерживаемое напряжение
4 кВ в соответствии с EN/IEC 60947-1
Рабочая температура
-25-55 °C
Пределы напряжения питания
195-264 В пер. ток
Регламент reach
Содержание особо опасных веществ не превышает пороговую величину
Информация об исключениях по регламенту rohs
да
Цоколь лампы
BA 9s
Не содержит ртути
да
Экологическая отчетнсть
ENVPEP1805012EN
Статус устойчивого продукта
Грин Премиум продукция
Регламент rohs китая
X
Не содержит особо опасных веществ согласно декларации reach
да
Форма головки винта
пересечение совместим с JIS No 1 отвертка<br>пересечение совместим с Philips No 1 отвертка<br>пересечение совместим с Pozidriv No 1 отвертка<br>перфорированный совместим с Ø 4 мм отвертка<br>перфорированный совместим с Ø 5.5 мм отвертка
Степень защиты nema
NEMA 12 в соответствии с UL 50 E<br>NEMA 3 в соответствии с UL 50 E
[ie] номинальный рабочий ток
0.1 А в 250 V, DC-13, R300 в соответствии с EN/IEC 60947-5-1<br>0.22 А в 125 V, DC-13, R300 в соответствии с EN/IEC 60947-5-1<br>0.3 А в 240 V, AC-14, D300 в соответствии с EN/IEC 60947-5-1<br>0.6 А в 120 V AC 50/60Hz, AC-14, D300 в соответствии с EN/IEC 60947-5-1
Комплектация изделия
monolithic product
Минимальная партия для продажи
10
