Артикул:
XB7NA11341
Это устройство плавного пуска монтируется на DIN-рейку и обеспечивает плавный запуск простых машин – конвейеров, конвейерных лент, насосов, вентиляторов, компрессоров, автоматических дверей и ворот, небольших кранов, машин с ременным приводом и т. д. Устройство обладает самой тонкой конструкцией на рынке, и поэтому обеспечивает очень простую установку в любом ограниченном пространстве. В устройстве предусмотрен встроенный байпас.
Галерея
1/4
—
Габариты
Вес
0.021 кг
Характеристики
Страна производства
Индонезия
Монтажный диаметр
22 мм
Фикс. центр.
>= 30 x 40 mm (Панель поддержки) металл - толщина: 1-6 мм<br>>= 30 x 40 mm (Панель поддержки) пластик - толщина: 2-6 мм
Тип контактов
1 Н.О.
Тип рукоятки
с возвратом
Работа контактов
медленное размыкание
Прямое размыкание
с (только Н.O)
Форма головки сигнального блока
круглая
Цвет толкателя или линзы
белый
Описание зажимов iso n°1
(13-14)NO
Виброустойчивость
5 gn (частота= 2-500 Гц) в соответствии с IEC 60068-2-6
Ударопрочность
50 gn (продолжительность = 11 мс) для половина ускорения синусоидальной волны в соответствии с IEC 60068-2-27<br>30 gn (продолжительность = 18 мс) для половина ускорения синусоидальной волны в соответствии с IEC 60068-2-27
Защита от короткого замыкания
4 А плавкая вставка тип gG в соответствии с EN/IEC 60947-5-1
Монтаж устройства
крепежное отверстие - диаметр: 22.5 мм 22,3 +0,4/0 в соответствии с EN/IEC 60947-1
Серия
Harmony XB7
Код совместимости
XB7
Способ установки
крепежная гайка под головкой: 2-2.4 Н-м
Вес нетто
0.021 кг
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Тип продукта
кнопка
Краткое название устройства
XB7
Момент затяжки
0.8-1.2 Н-м в соответствии с EN 60947-1
Соединения – клеммы
винтовой зажим, <= 2 x 1,5 мм² С кабельным наконечником в соответствии с EN/IEC 60947-1<br>винтовой зажим, 1 x 0,.34...2 x 2,5 мм² Без наконечника в соответствии с EN/IEC 60947-1
Защитное исполнение
TH
Стандарты
JIS C8201-5-1<br>EN/IEC 60947-5-1<br>UL 508<br>CSA C22.2 № 14<br>EN/IEC 60947-1<br>JIS C8201-1
Рабочая температура окружающей среды
-25-70 °C
Степень защиты ip
IP20 в соответствии с МЭК 60529 (задняя панель)<br>IP65 в соответствии с МЭК 60529 (лицевая панель)
Сертификаты
CCC<br>ГОСТ
Температура окружающей среды при хранении
-40-70 °C
[ui] номинальное напряжение изоляции
250 В (степень загрязнения 3) в соответствии с EN/IEC 60947-1
Параметры управляющего устройства

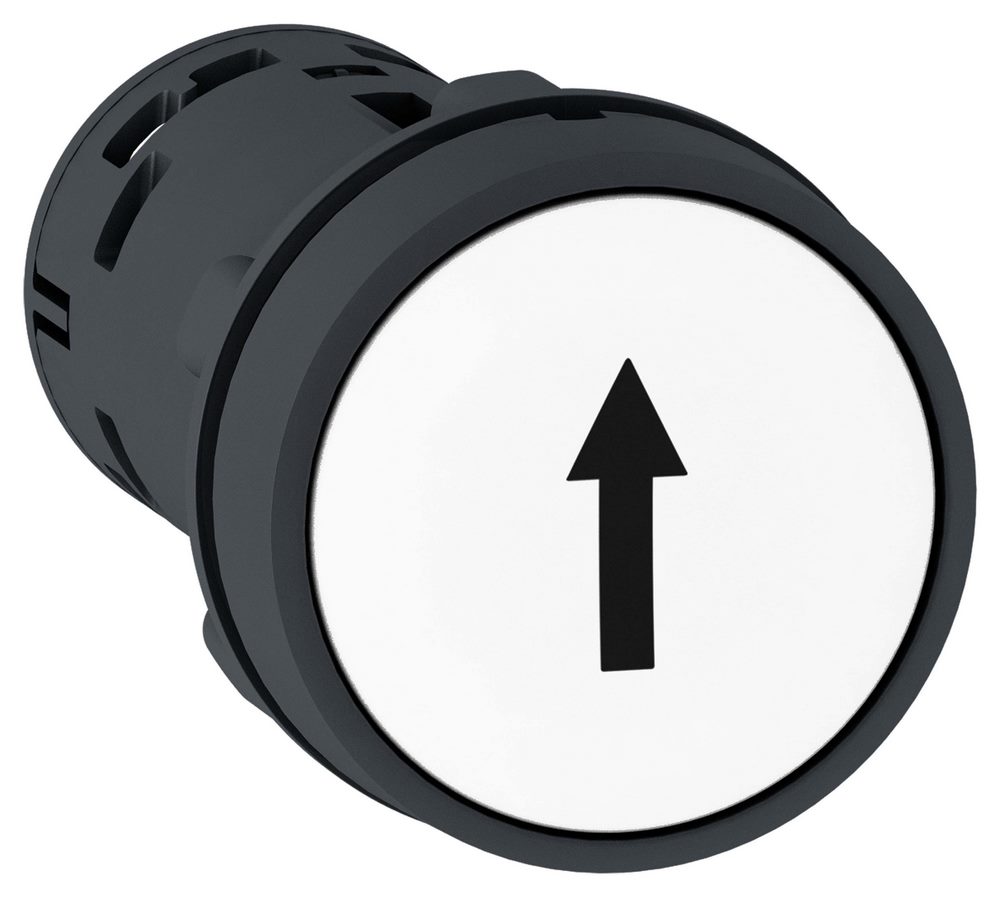

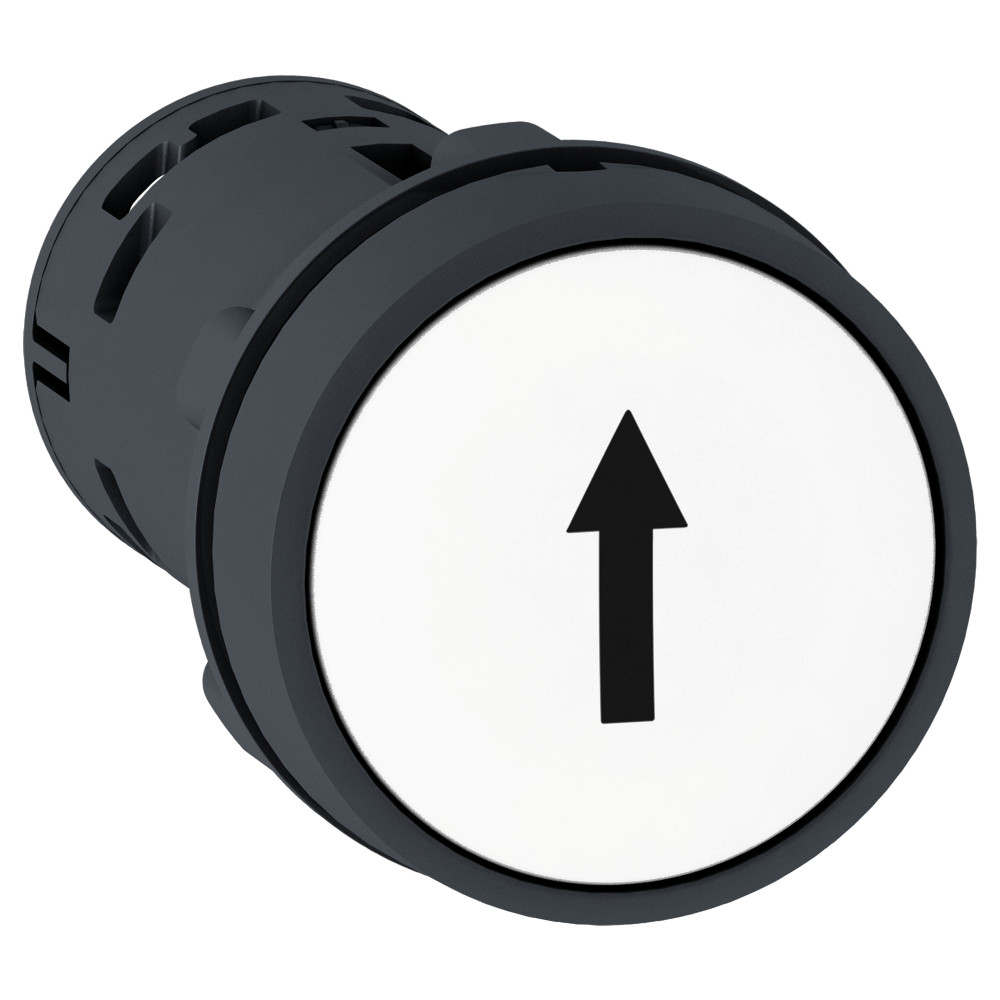

белый потайной, стрелка вверх (черный)
Механическая износостойкость
1000000 циклы
Электрическая надежность мэк 60947-5-4
λ <= 10exp(-6) в 17 В, 5 мА в соответствии с EN/IEC 60947-5-4
Электрическая износостойкость
1000000 циклы, DC-13, 0.3 А в 24 В, производительность <216000 цикл/м, коэффициент нагрузки: 0.5 в соответствии с EN/МЭК 60947-5-1 приложение С<br>1000000 циклы, AC-15, 0.03 А в 230 В, производительность <216000 цикл/м, коэффициент нагрузки: 0.5 в соответствии с EN/МЭК 60947-5-1 приложение С<br>1000000 циклы, AC-15, 0.09 А в 240 В, производительность <108000 цикл/м, коэффициент нагрузки: 0.5 в соответствии с EN/МЭК 60947-5-1 приложение С
[up] номинальное импульсное выдерживаемое напряжение
4 кВ в соответствии с EN/IEC 60947-1
Категория перенапряжения
Класс II в соответствии с IEC 61140
Форма головки винта
пересечение совместим с JIS No 1 отвертка<br>пересечение совместим с Philips No 1 отвертка<br>пересечение совместим с Pozidriv No 1 отвертка<br>перфорированный совместим с Ø 4 мм отвертка<br>перфорированный совместим с Ø 5.5 мм отвертка
Степень защиты nema
NEMA 12 в соответствии с UL 50 E<br>NEMA 3 в соответствии с UL 50 E
[ie] номинальный рабочий ток
0.1 А в 250 В, DC-13, R300 в соответствии с EN/IEC 60947-5-1<br>0.22 А в 125 В, DC-13, R300 в соответствии с EN/IEC 60947-5-1<br>0.3 А в 240 В, AC-14, D300 в соответствии с EN/IEC 60947-5-1<br>0.6 А в 120 В AC 50/60Hz, AC-14, D300 в соответствии с EN/IEC 60947-5-1
Комплектация изделия
моноблочный продукт
Минимальная партия для продажи
10
Общая ширина cad
29 мм
Общая высота cad
51.5 мм<br>29 мм
