Артикул:
XB5AD25

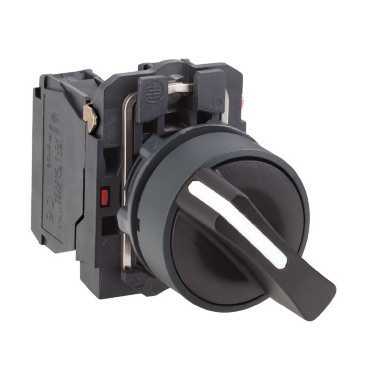

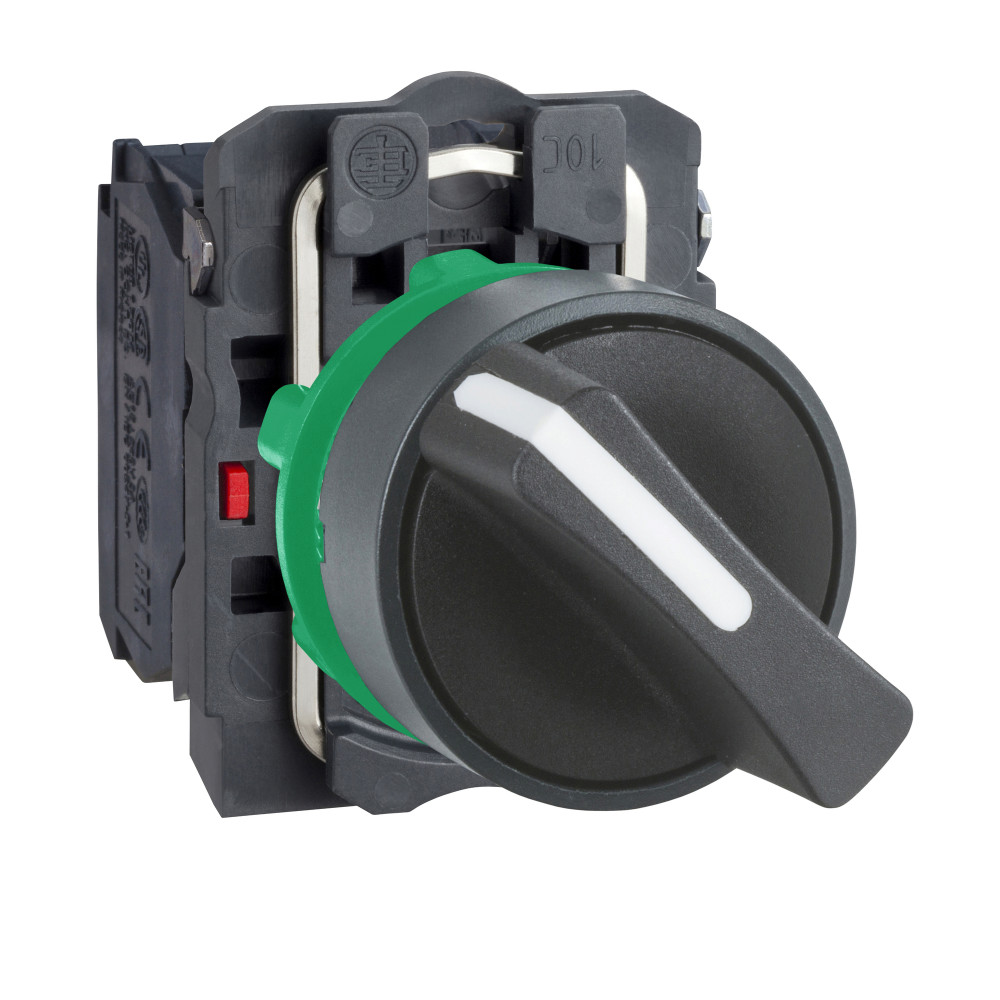

Селекторный переключатель
Преимущества: Элементы конструкции визуально различимы с большого расстояния благодаря яркому цвету и маркировке, поэтому ошибки при первоначальном подключении и последующих операциях обслуживания сводятся к минимуму. Корпус со степенью защиты IP66 защищает данное устройство от ударных нагрузок, а также от пыли, воды и вибрации, поэтому оно идеально подходит для работы в неблагоприятных условиях окружающей среды.
Применения: в средах, где необходима хорошая устойчивость к химическим веществам и/или двойная электрическая изоляция.
Галерея
1/5
—
Габариты
Ширина
30 мм
Высота
42 мм
Глубина
70 мм
Характеристики
Страна производства
Франция
Монтажный диаметр
22 мм
Тип контактов
1 Н.О. + 1 Н.З.
Тип рукоятки
с фиксацией
Работа контактов
медленное размыкание
Класс защиты от поражения электр. током
класс II в соответствии с IEC 60536
Прямое размыкание
с в соответствии с EN/МЭК 60947-5-1 приложение К
Форма головки сигнального блока
круглая
Цвет толкателя или линзы
черный
Описание зажимов iso n°1
(13-14)NO
Использование контактов
стандартный контакт
Виброустойчивость
5 gn (частота= 2-500 Гц) в соответствии с IEC 60068-2-6
Ударопрочность
30 gn (продолжительность = 18 мс) для половина ускорения синусоидальной волны в соответствии с IEC 60068-2-27<br>50 gn (продолжительность = 11 мс) для половина ускорения синусоидальной волны в соответствии с IEC 60068-2-27
Тип головки
стандартный
Защита от короткого замыкания
10 А плавкая вставка тип gG в соответствии с EN/IEC 60947-5-1
Материал контактов
серебряный сплав (Ag/Ni)
Серия
Harmony XB5
Код совместимости
XB5
Вес нетто
0.043 кг
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Тип продукта
селекторный выключатель
Краткое название устройства
XB5
Момент затяжки
0.8-1.2 Н·м в соответствии с EN 60947-1
Соединения – клеммы
винтовой зажим, <= 2 x 1,5 мм² С кабельным наконечником в соответствии с EN/МЭК 60947-1<br>винтовой зажим, >= 1 x 0,22 мм² Без наконечника в соответствии с EN/МЭК 60947-1
Защитное исполнение
TH
Стандарты
CSA C22.2 № 14<br>EN/IEC 60947-5-1<br>UL 508<br>EN/IEC 60947-5-4<br>EN/МЭК 60947-1<br>JIS C8201-5-1<br>JIS C8201-1
Рабочая температура окружающей среды
-40-70 °C
Степень защиты ip
IP67 в соответствии с МЭК 60529<br>IP69<br>IP69K
Сертификаты
UL<br>LROS (Lloyds register of shipping)<br>DNV<br>BV<br>GL<br>CSA
Температура окружающей среды при хранении
-40-70 °C
Степень ударостойкости ik
IK06 в соответствии с IEC 50102
Стойкость к мойке под высоким давлением
7000000 паскаль в 55 °C, расстояние: 0.1 м
[ui] номинальное напряжение изоляции
600 В (степень загрязнения 3) в соответствии с EN 60947-1
Параметры управляющего устройства
черный стандартная рукоятка
Операторские данные о положении
2 положения 90°
Механическая износостойкость
1000000 циклы
Электрическая надежность мэк 60947-5-4
λ < 10exp(-6) в 5 В, 1 мА для чистой среды в соответствии с EN/IEC 60947-5-4<br>λ < 10exp(-8) в 17 В, 5 мА для чистой среды в соответствии с EN/IEC 60947-5-4
Значение момента
0.14 Н·м Н.О. изменение коммутационного состояния
Электрическая износостойкость
1000000 циклы, AC-15, 2 А в 230 В, производительность <3600 цикл/ч, коэффициент нагрузки: 0.5 в соответствии с EN/МЭК 60947-5-1 приложение С<br>1000000 циклы, AC-15, 3 А в 120 В AC 50/60Hz, производительность <3600 цикл/ч, коэффициент нагрузки: 0.5 в соответствии с EN/МЭК 60947-5-1 приложение С<br>1000000 циклы, AC-15, 4 А в 24 В, производительность <3600 цикл/ч, коэффициент нагрузки: 0.5 в соответствии с EN/МЭК 60947-5-1 приложение С<br>1000000 циклы, DC-13, 0.2 А в 110 В, производительность <3600 цикл/ч, коэффициент нагрузки: 0.5 в соответствии с EN/МЭК 60947-5-1 приложение С<br>1000000 циклы, DC-13, 0.5 А в 24 В, производительность <3600 цикл/ч, коэффициент нагрузки: 0.5 в соответствии с EN/МЭК 60947-5-1 приложение С
Изоляционный экран
нет
Форма головки винта
пересечение совместим с Philips No 1 отвертка<br>пересечение совместим с Pozidriv No 1 отвертка<br>перфорированный совместим с Ø 4 мм отвертка<br>перфорированный совместим с Ø 5.5 мм отвертка
Степень защиты nema
NEMA 13<br>NEMA 4X
[up] номинальное импульсное выдерживаемое на
6 кВ в соответствии с EN 60947-1
[ie] номинальный рабочий ток
3 А в 240 В, AC-15, A600 в соответствии с EN/IEC 60947-5-1<br>6 А в 120 В AC 50/60Hz, AC-15, A600 в соответствии с EN/IEC 60947-5-1<br>0.1 А в 600 В, DC-13, Q600 в соответствии с EN/IEC 60947-5-1<br>0.27 А в 250 В, DC-13, Q600 в соответствии с EN/IEC 60947-5-1<br>0.55 А в 125 В, DC-13, Q600 в соответствии с EN/IEC 60947-5-1<br>1.2 А в 600 В, AC-15, A600 в соответствии с EN/IEC 60947-5-1
[ith] условный тепловой ток на открытом воздухе
10 А в соответствии с EN/IEC 60947-5-1
Комплектация изделия
изделие в сборе
Минимальная партия для продажи
1
Материал окантовки
тёмно-серый пластиковый
