Артикул:
XB4FA21

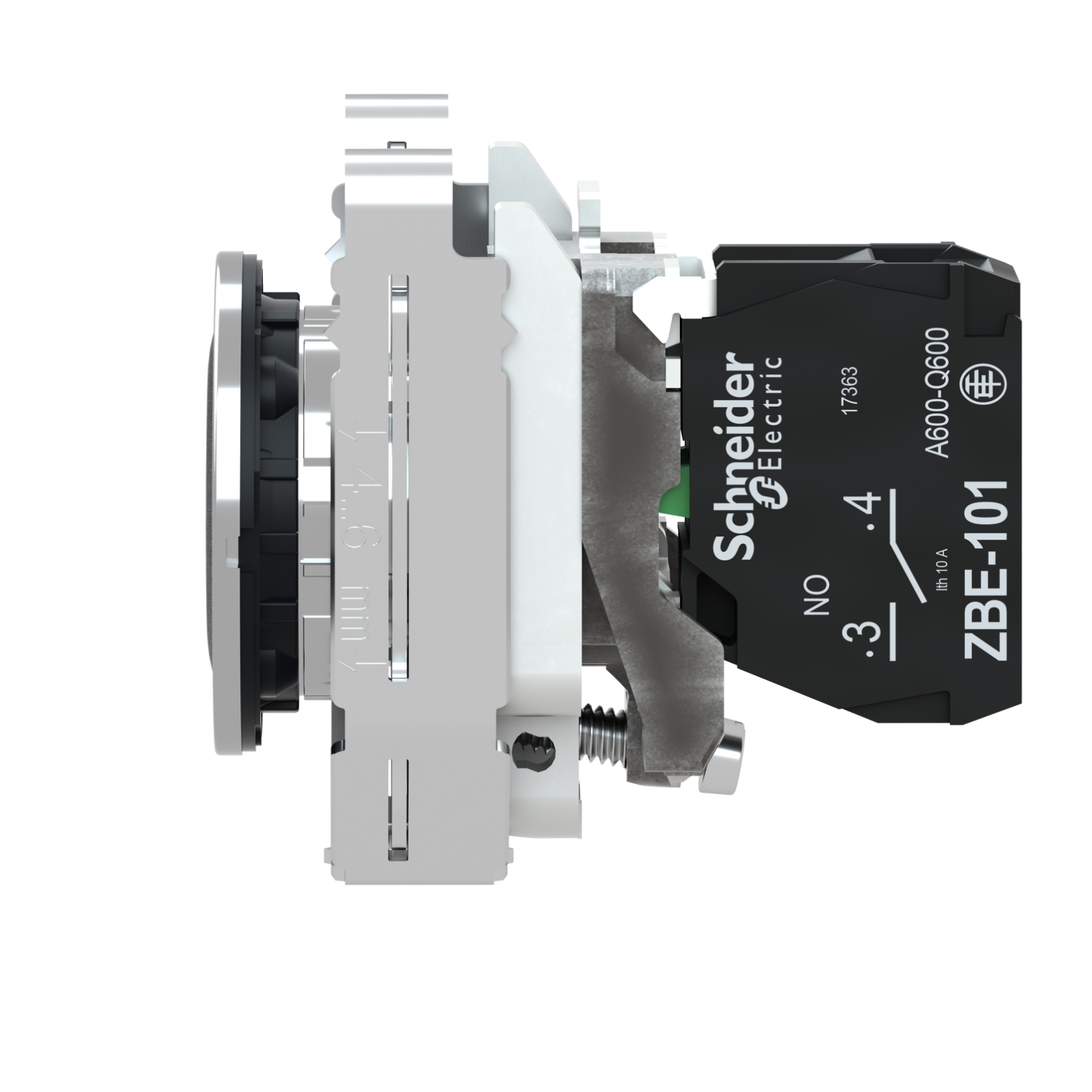

Эта нажимная кнопка обеспечивает эргономичное управление машинами и механизмами. Ее можно с легкостью установить в стандартные отверстия диаметром 30,5 мм в панели и подсоединить к цепям управления с помощью классических винтовых зажимов. Она хорошо визуально различима на расстоянии благодаря своему яркому цвету и маркировке. Полное соответствие классу защиты IP69, IP67 или IP66 по устойчивости к вибрациям, ударопрочности, водонепроницаемости (при мойке под высоким давлением) и пыленепроницаемости делает ее незаменимой для работы в самых жестких условиях эксплуатации.
Габариты
Вес
0.116 кг
Ширина
36.6 мм
Высота
47 мм
Глубина
55 мм
Характеристики
Страна производства
Франция
Монтажный диаметр
30.5 мм
Тип контактов
1 Н.О.
Тип рукоятки
с возвратом
Работа контактов
медленное размыкание
Прямое размыкание
без
Форма головки сигнального блока
круглая
Описание зажимов iso n°1
(13-14)NO
Использование контактов
стандартный контакт
Виброустойчивость
5 gn (частота= 2-500 Гц) в соответствии с IEC 60068-2-6
Ударопрочность
30 gn (продолжительность = 18 мс) для половина ускорения синусоидальной волны в соответствии с IEC 60068-2-27<br>50 gn (продолжительность = 11 мс) для половина ускорения синусоидальной волны в соответствии с IEC 60068-2-27
Тип головки
built-in-flush
Материал крепежной основы
zamak
Материал контактов
серебряный сплав (Ag/Ni)
Монтаж устройства
built-in
Код совместимости
XB4
Совместимость продукта
ZBYF...<br>ZBZF32<br>ZBZF33
Способ установки
винтами
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Профиль кругооборота
ENVEOLI1808008EN
Директива ec rohs
Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS)
Тип продукта
кнопка
Weee
На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
Краткое название устройства
XB4F
Момент затяжки
0.8-1.2 Н-м в соответствии с EN 60947-1
Соединения – клеммы
винтовой зажим, <= 2 x 1,5 мм² с кабельным наконечником в соответствии с EN/IEC 60947-1<br>винтовой зажим, 1 x 0,22...2 x 2,5 мм² без наконечника в соответствии с EN/IEC 60947-1
Защитное исполнение
TH
Стандарты
CSA C22.2 № 14<br>EN/IEC 60947-5-1<br>EN/IEC 60947-5-4<br>UL 508<br>EN/IEC 60947-1<br>JIS C8201-5-1<br>JIS C8201-1
Степень защиты ip
IP66 в соответствии с IEC 60529<br>IP67<br>IP69<br>IP69K
Сертификаты
внесен в список UL<br>CSA
Температура окружающей среды при хранении
-40-70 °C
Серия продукта
Harmony XB4
Стойкость к мойке под высоким давлением
7000000 паскаль в 55 °C, расстояние: 0.1 м
[ui] номинальное напряжение изоляции
600 В (степень загрязнения 3) в соответствии с EN/IEC 60947-1
Параметры управляющего устройства
черный потайной, без маркировки
Механическая износостойкость
10000000 циклы
Электрическая надежность мэк 60947-5-4
λ < 10exp(-6) в 5 V и 1 мА для чистой среды в соответствии с EN/IEC 60947-5-4<br>λ < 10exp(-8) в 17 В и 5 мА для чистой среды в соответствии с EN/IEC 60947-5-4
Рабочий ход
2.6 мм (Н.О. изменение коммутационного состояния)<br>4.3 мм (полный ход)
Рабочая сила
3.8 Н Н.О. изменение коммутационного состояния
Электрическая износостойкость
1000000 циклы, AC-15, 2 А в 230 В, производительность <3600 цикл/ч, коэффициент нагрузки: 0.5 в соответствии с EN/МЭК 60947-5-1 приложение С<br>1000000 циклы, AC-15, 3 А в 120 V AC 50/60Hz, производительность <3600 цикл/ч, коэффициент нагрузки: 0.5 в соответствии с EN/МЭК 60947-5-1 приложение С<br>1000000 циклы, AC-15, 4 А в 24 В, производительность <3600 цикл/ч, коэффициент нагрузки: 0.5 в соответствии с EN/МЭК 60947-5-1 приложение С<br>1000000 циклы, DC-13, 0.2 А в 110 В, производительность <3600 цикл/ч, коэффициент нагрузки: 0.5 в соответствии с EN/МЭК 60947-5-1 приложение С<br>1000000 циклы, DC-13, 0.5 А в 24 В, производительность <3600 цикл/ч, коэффициент нагрузки: 0.5 в соответствии с EN/МЭК 60947-5-1 приложение С
[up] номинальное импульсное выдерживаемое напряжение
6 кВ в соответствии с EN/IEC 60947-1
Категория перенапряжения
Класс I в соответствии с IEC 60536
Изоляционный экран
Да
Рабочая температура
-40-70 °C
Gcr bridge
XB4FACUST01
Степень защиты ik
IK06 в соответствии с IEC 50102
Регламент reach
Содержание особо опасных веществ не превышает пороговую величину
Информация об исключениях по регламенту rohs
да
Не содержит ртути
да
Экологическая отчетнсть
ENVPEP1808008EN
Статус устойчивого продукта
Грин Премиум продукция
Регламент rohs китая
X
Не содержит токсичных тяжелых металлов
да
Не содержит особо опасных веществ согласно декларации reach
да
Форма головки винта
пересечение совместим с Philips No 1 отвертка<br>пересечение совместим с Pozidriv No 1 отвертка<br>перфорированный совместим с Ø 4 мм отвертка<br>перфорированный совместим с Ø 5.5 мм отвертка
Степень защиты nema
NEMA 13<br>NEMA 4X
[ie] номинальный рабочий ток
3 А в 240 V, AC-15, A600 в соответствии с EN/IEC 60947-5-1<br>6 А в 120 V AC 50/60Hz, AC-15, A600 в соответствии с EN/IEC 60947-5-1<br>0.1 А в 600 В, DC-13, Q600 в соответствии с EN/IEC 60947-5-1<br>0.27 А в 250 V, DC-13, Q600 в соответствии с EN/IEC 60947-5-1<br>0.55 А в 125 V, DC-13, Q600 в соответствии с EN/IEC 60947-5-1<br>1.2 А в 600 В, AC-15, A600 в соответствии с EN/IEC 60947-5-1
[ith] условный тепловой ток на открытом воздухе
10 А в соответствии с EN/IEC 60947-5-1
Комплектация изделия
механизм в сборе
Минимальная партия для продажи
1
Материал окантовки
хромированный металл
