Артикул:
RSL1PRBU

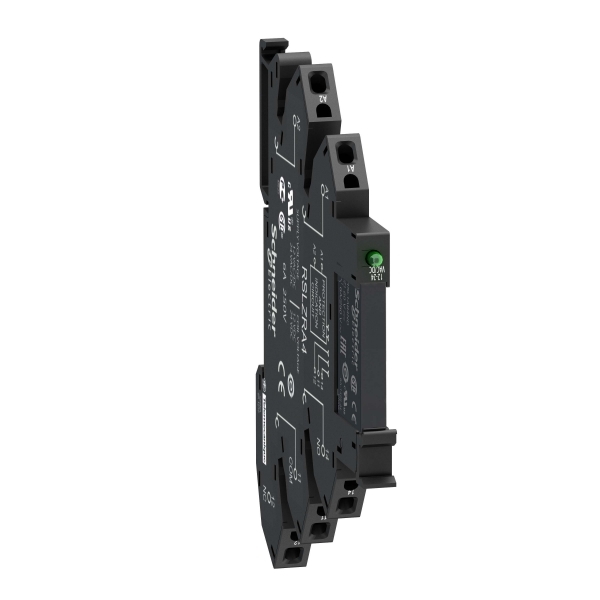

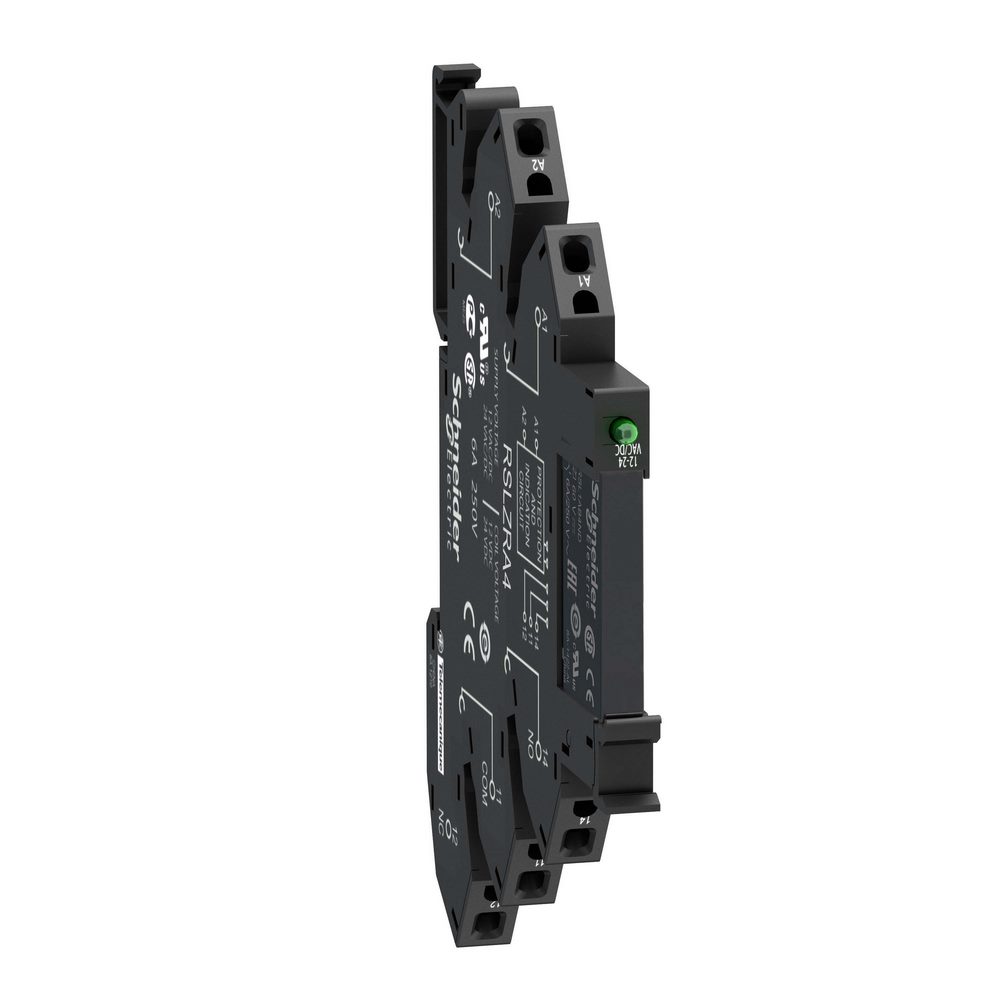

Тонкое интерфейсное штепсельное реле
Преимущества: Аппараты семейства Zelio просты в установке, благодаря заранее выполненным соединениям с вводами и выводами. Благодаря защите выводов от инверсии полярности, короткого замыкания и перенапряжения, а также за счет автоматического обнаружения разрывов замкнутых цепей, решения Zelio обеспечивают эффективность работы и надежность.
Применения: Промышленность и бытовая сфера: электрораспределительное оборудование в простых машинах, приводы и контроль процессов.
Галерея
1/5
—
Габариты
Вес
0.029 кг
Ширина
6.2 мм
Высота
78.6 мм
Глубина
101 мм
Характеристики
Страна производства
Китай
Время работы
5 мс сброс<br>12 мс
Режим фиксации
пластиковая пружина сжатия
Тип контактов
1 переключающ.
Рабочее положение
любое положение
Минимальный коммутируемый ток
100 мА
Работа контактов
стандарт
[ithe] условный тепловой ток в закрытом корпусе
6 А в -40-55 °C
Средн. потребление катушки в вт
0.17 Вт, постоянный ток
Среднее сопротивление
3390 Ом сеть: постоянный ток в 23 °C +/- 10 %
Коммутационное напряжение
12 В
Описание зажимов iso n°1
(A1-A2)CO<br>(11-12-14)OC
Виброустойчивость
10 gn, амплитуда = +/- 1 mm (f = 10-150 Гц)10 циклов в нерабочем состоянии в соответствии с EN/IEC 60068-2-6<br>5 gn, амплитуда = +/- 1 mm (f = 10-150 Гц)10 циклов при работе в соответствии с EN/IEC 60068-2-6
Ударопрочность
10 gn (продолжительность = 11 мс) для в рабочем режиме в соответствии с EN/IEC 60068-2-27<br>5 gn (продолжительность = 11 мс) для неработающий в соответствии с EN/IEC 60068-2-27
Электрическая прочность изоляции
1000 В переменный ток между контактами<br>4000 В переменный ток между катушкой и контактом
Макс. коммутируемое напряжение
277 В
Материал контактов
серебряный сплав (AgSnO2)
Входное напряжение
24 V пер./пост. тока (предел входного напряжения: 21,6...28,8 В)
Код совместимости
RSL
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Профиль кругооборота
ENVEOLI1405004EN
Директива ec rohs
Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS)
Тип продукта
втычное реле
Weee
На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
Рабочая частота
<= 72000 циклов/час холостой ход<br><= 360 циклов/час под нагрузкой
Краткое название устройства
RSL
Момент затяжки
10...40 N.m
Соединения – клеммы
пружинные зажимы, 1 x 0,2...1 x 1,5 мм² (AWG 24...AWG 16) гибкий с кабельным наконечником<br>пружинные зажимы, 1 x 0,2...1 x 1,5 мм² (AWG 24...AWG 16) жесткий кабель без наконечника
Минимальная коммутационная способность
120 мВт
Светодиодный индикатор состояния
с
Порог напряжения отпускания
>= 0,05 Uc
Уровни тестирования
уровень А
Стандарты
EN/IEC 61810-1<br>CSA C22.2 № 14<br>UL 508
Рабочая температура окружающей среды
-40-55 °C
Степень защиты ip
IP40 в соответствии с EN/IEC 60529
Сертификаты
UL<br>CSA<br>ГОСТ
Температура окружающей среды при хранении
-40-85 °C
Расположение зажимов контактов
отдельный
Название серии
промежуточное реле
Форма вывода
плоский (типа PCB)
Ток нагрузки
6 А в 250 V переменный ток 0,5 мм монтажное расстояние
Категория защиты
RT III
Сила зажима
10-40 Н
Электрическая стойкость
60000 циклов для резистивные загрузка, 6 А в 250 V, AC-1
Серия продукта
Zelio Relay
Монтажная опора
35 мм симметричная DIN-рейка
[ui] номинальное напряжение изоляции
250 В в соответствии с EN/IEC<br>277 В в соответствии с cUL
Механическая износостойкость
10000000 циклы
Тип привода
без кнопки
[up] номинальное импульсное выдерживаемое напряжение
6 кВ в соответствии с IEC
Регламент reach
Содержание особо опасных веществ не превышает пороговую величину
Информация об исключениях по регламенту rohs
да
Не содержит ртути
да
Экологическая отчетнсть
ENVPEP1405004EN
Статус устойчивого продукта
Грин Премиум продукция
Регламент rohs китая
X
Не содержит токсичных тяжелых металлов
да
Не содержит особо опасных веществ согласно декларации reach
да
Макс. коммутационная способность
1500 VA<br>150 Вт
Данные о безопасности и надежности
B10d = 60000
Напряжение цепи управления
24 V пост. ток
[ie] номинальный рабочий ток
6 А 1 переключающ. (AC-1/DC-1) в соответствии с IEC/UL
Комплектация изделия
механизм в сборе
Минимальная партия для продажи
10
Маркировка
CE
